Специфика балансировки сборного ротора турбокомпрессора

Ротор задаёт характер всей работе турбокомпрессора. Он воспринимает тепловую, аэродинамическую и механическую нагрузку одновременно. Когда колесо турбины разгоняется потоками раскалённых газов, а компрессорное — работает на холодной стороне, вал между ними проходит через режимы растяжения, изгиба и кручения. От того, насколько стабильным остаётся вращение, зависит ресурс подшипников, состояние масляного клина и плавность работы всего агрегата. Даже небольшие отклонения от идеальной траектории становятся заметными в виде повышенного шума или вибраций, которые затем переходят в износ втулок и повреждение посадочных поверхностей.

Часто встречается предположение что, если каждую деталь ротора выверить отдельно, сборка будет вести себя так же. На практике этого не происходит. Компоненты балансируются в разных условиях и на разных посадках. Как только они соединяются, центр масс перестаёт соответствовать рассчитанному положению. Например, компрессорное колесо может быть идеально сбалансировано на своём конусе, но после затяжки гайки и прижатия к валу изменяет положение на доли сотых миллиметра, чего достаточно, чтобы создать новый дисбаланс. В результате ротор ведёт себя как новое тело, а не как сумма отдельных элементов.

После установки колёс, гайки, распорных втулок и подшипников ротор формирует собственную ось вращения. Она уже не совпадает с той, что была у каждого элемента до сборки. На неё влияет качество посадочных конусов, степень натяга, микрогеометрия сопрягаемых поверхностей и даже способ фиксации компонентов. Если использовать пример со сварным соединением турбинного колеса и вала, то даже идеально выполненная сварка создаёт зону локального изменения массы, которую невозможно предсказать заранее. Поэтому ротор в сборе работает как самостоятельный объект со своими вибрационными характеристиками.

Когда ротор начинает вращаться с небольшим биением, нагрузка на подшипники перестаёт быть равномерной. Масляная плёнка теряет стабильность, вал начинает периодически «проседать» в сторону, и на втулках появляются характерные зоны износа. В дальнейшем биение передаётся на корпус, вызывая шум и повышение температуры в зоне подшипников. Вал может получить микротрещины от переменных нагрузок, а турбинное или компрессорное колесо — неравномерное напряжение у основания лопаток. Такие нагрузки накапливаются, и ресурс турбины сокращается в несколько раз по сравнению с ротором, который прошёл корректную динамическую балансировку.

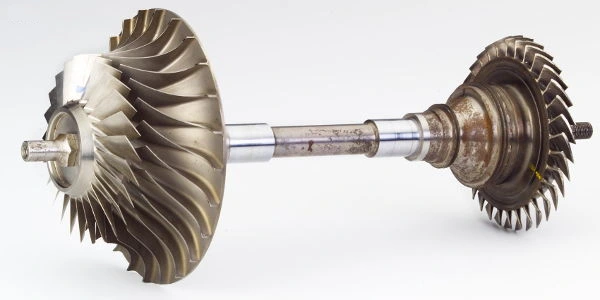

Конструкция ротора турбокомпрессора

Вал связывает турбинное и компрессорное колёса, передавая крутящий момент между горячей и холодной сторонами. Он работает в условиях высоких температур, при постоянных изменениях нагрузки и на больших скоростях вращения. Даже небольшая кривизна, отклонение геометрии или локальная неоднородность металла влияют на плавность вращения. В процессе работы вал испытывает растяжение и изгиб, особенно при переходах между режимами. Небольшой пример: если на конце вала присутствует микронная асимметрия, то при 150–200 тысячах оборотов она превращается в заметную силу, заставляющую ротор менять траекторию движения. Поэтому вал задаёт основу всей конструкции, но сам по себе не гарантирует стабильного вращения без учёта остальных элементов.

Турбинное колесо изготавливается из жаропрочных сплавов, потому что работает в потоке газов с температурой до 750–800 °C. Геометрия лопаток сложная, каждая поверхность рассчитана на оптимальное использование энергии потока. Литейные процессы, механическая обработка и последующая шлифовка неизбежно формируют небольшие отклонения в массе и форме. При нагреве колесо расширяется, а распределение массы немного меняется. Это может сместить центр вращения, что затем учитывается в процессе высокоскоростной балансировки. Даже если колесо сбалансировано отдельно, точка его посадки на вал и тепловой режим меняют реальное положение центра масс.

Даже если компрессорное колесо выглядит симметрично, на практике имеет собственные микроскопические отклонения каждой лопатки от идеальной формы. Алюминиевые сплавы, из которых оно изготовлено, легче и чувствительнее к механическому воздействию. Фрезеровка, небольшой перекос при установке или чуть отличающаяся толщина лопатки приводят к тому, что визуально ровное колесо создаёт заметный дисбаланс на высоких оборотах. В момент затяжки гайки колесо может смещаться на сотые доли миллиметра, и этого достаточно, чтобы полностью изменить вибрационную характеристику ротора.

Подшипники не просто поддерживают вал, они задают реальную ось вращения. Плавающая втулка, гидродинамический подшипник и упорное кольцо формируют сложную систему, которая работает на тонком масляном слое. Геометрия втулок, качество обработки, тепловое расширение и состояние масляных каналов напрямую влияют на положение ротора в пространстве. Если втулка из бронзы или капролона имеет небольшое отклонение по форме или нарушена её посадка, ось вращения смещается. В таких условиях даже идеально сбалансированный ротор, рассчитанный на одну ось, начинает вращаться по другой, создавая дополнительные вибрации.

Каждая деталь имеет собственные погрешности изготовления, особенности материала и поведения при нагреве. Турбинное колесо получает термическое расширение, компрессорное чувствительно к механической обработке, вал может иметь микрокривизну, а подшипники формируют ось вращения, отличающуюся от геометрического центра. В итоге ротор собирается из элементов, каждый из которых по-своему влияет на положение центра масс. Поэтому суммарное отклонение появляется неизбежно, и бороться с ним можно только динамической балансировкой всей сборки.

Основные проблемы балансировки ротора

При производстве вал проходит заводскую балансировку, но она выполняется в условиях, которые далеки от реальных, в которых ротор работает после сборки. На станке вал установлен на идеальные опоры, вращается без нагрузки и фиксируется без усилия затяжки. После этого его геометрия считается достаточной для дальнейших операций. Однако даже минимальная погрешность конуса, шпоночного паза или переходных радиусов уже создаёт собственный дисбаланс. Кроме того, при нагреве вал изменяет форму, что делает балансировку в «нулевом» состоянии условной. На практике после сборки он перестаёт быть независимым элементом и становится лишь частью более сложной системы.

Когда компоненты устанавливаются на вал, каждая посадка работает как источник дополнительных смещений. Посадочный конус компрессорного колеса может иметь микронную разницу по углу. Турбинное колесо, приваренное к валу, уже содержит металл в зоне шва, распределённый несимметрично. Даже небольшая эллиптичность или локальная шероховатость на посадке приводит к тому, что колесо занимает положение, немного отличающееся от расчётного. При малых оборотах это незаметно, но на высоких скоростях малейшая ошибка приводит к значительному биению. Из-за этого испытывают повышенную нагрузку подшипники и вся опорная система.

Любой способ фиксации деталей вносит свой вклад в итоговое распределение масс. Сварка добавляет металл, и шов никогда не бывает полностью симметричным. Напрессовка создаёт напряжения в материале вала и колеса, которые затем влияют на их форму в процессе работы. Затяжка гайки изменяет положение компрессорного колеса по оси и может слегка сместить его по конусу. Шпоночные соединения дают локальное утяжеление одной зоны, сдвигая центр масс. В итоге ротор после сборки уже работает не как геометрическая модель, а как реальный объект, у которого центр тяжести изменился под воздействием сборочных процессов.

Даже при использовании новых оригинальных компонентов часто фиксируется остаточный дисбаланс в пределах 10–20 мг. Это значение появляется не из-за ошибок в деталях, а из-за того, что все их отклонения складываются. Например, если компрессорное колесо смещено относительно посадки на 5–10 микрон, а турбинное имеет чуть иной радиус перехода после шлифовки, то в сборке они формируют общий дисбаланс, который невозможно увидеть, пока ротор не установят на высокоскоростной станок.

Материалы подшипников и втулок ведут себя по-разному при нагреве, смазке и механической нагрузке. Бронза имеет одну степень теплового расширения, капролон — другую. Масляный клин формируется в зависимости от состояния поверхностей и вязкости масла. В результате ось вращения вала в реальных условиях не совпадает с геометрической осью втулки. Это смещение проявляется на высоких оборотах, когда втулка слегка поднимается на масляной подушке. Если ротор предварительно не был динамически выверен под эти рабочие условия, он начинает вращаться с биением, которое в дальнейшем приводит к износу подшипников и снижению ресурса.

Динамическая балансировка

Статическая балансировка показывает лишь то, как распределена масса, когда деталь находится в покое. Этот метод подходит для простых геометрических форм, которые вращаются медленно и не испытывают деформаций. Ротор турбокомпрессора ведёт себя иначе. На высоких оборотах его элементы немного изменяют форму, вал получает изгиб, а колёса стремятся занять своё положение под действием центробежных сил. Поэтому статическая балансировка не отражает реальной работы. Только динамическая оценка позволяет увидеть, как ведёт себя ротор в условиях, близких к рабочим, и выявить те смещения, которые не проявляются в состоянии покоя.

Ротор работает в двух плоскостях — со стороны турбины и со стороны компрессора. Каждая из них имеет собственное влияние на общее биение. Если вывести в норму только одну плоскость, вторая всё равно создаст остаточный дисбаланс. В результате ротор будет описывать сложную траекторию, а не вращаться вокруг стабильной оси. Двухплоскостная динамическая балансировка позволяет учесть вклад каждой части и корректировать распределение массы так, чтобы ротор вращался ровно в обеих плоскостях одновременно. Это особенно важно для роторов с длинным валом или выраженной разницей в массе колёс.

В инженерной практике роторы делят на жёсткие и гибкие. Жёсткий ротор сохраняет форму даже при высоких скоростях и балансируется в относительно спокойных условиях. Гибкий ротор меняет форму, испытывает изгиб и выходит на собственные вибрационные режимы. Турбокомпрессор по своим характеристикам относится ко второй категории. При росте оборотов вал начинает работать как элемент, который слегка изгибается под действием инерционных и газодинамических сил. Этот эффект нужно учитывать при балансировке, иначе поведение ротора будет непредсказуемым на реальных режимах.

Причина в сочетании высокой скорости вращения, большой длины вала относительно его диаметра и значительной разницы в массе между турбинным и компрессорным колёсами. На низких оборотах ротор ведёт себя относительно стабильно, а при наборе скорости проходит через несколько критических зон, где возникает изменение формы вала. В этих режимах даже небольшие смещения дают заметные вибрации. Поэтому ротор турбины можно корректно сбалансировать только на тех оборотах, где проявляются его реальные свойства как гибкого ротора.

Каждый ротор имеет критические точки — так называемые частоты собственных колебаний. При прохождении этих зон ротор временно становится более подверженным вибрациям. В такие моменты масляная плёнка в подшипниках работает нестабильно, а нагрузка на посадки резко возрастает. Пример: если ротор рассчитан на рабочую зону около 160–180 тысяч оборотов, но во время разгона проходит через резонанс на 90–110 тысячах, то именно в этом диапазоне наиболее важно его поведение. Динамическая балансировка позволяет увидеть, как ротор ведёт себя в критических точках, и откорректировать его так, чтобы прохождение резонансных зон происходило максимально мягко.

На высоких оборотах ротор испытывает значительные центробежные силы, что приводит к стремлению каждого элемента занять своё положение в пространстве. Вал слегка вытягивается, турбинное колесо расширяется от нагрева, а компрессорное действует как лёгкий, но чувствительный дисковый элемент. Всё это приводит к тому, что ротор начинает вращаться вокруг динамической оси, которая практически не совпадает с геометрической. Правильная балансировка позволяет настроить ротор так, чтобы его движение оставалось ровным, несмотря на деформации и тепловые изменения. В противном случае начинают расти вибрации, а подшипники теряют стабильность, что затем приводит к сокращению ресурса турбокомпрессора.

Технология балансировки ротора в сборе

Перед тем как приступить к работе со сборкой, каждый элемент проходит первичную проверку. Турбинное и компрессорное колёса выводятся в состояние, при котором их собственные отклонения не создают чрезмерного дисбаланса. Делают это не для того, чтобы получить полностью «нулевые» детали, а чтобы снизить суммарную величину корректировок на финальном этапе. Такой подход позволяет избежать излишнего съёма металла уже после сборки и уменьшает вероятность появления точечной деформации из-за агрессивной механической обработки. Кроме того, первичное выравнивание помогает увидеть дефекты, которые могут проявиться лишь под нагрузкой, например смещение усадки на турбинном колесе или изменения масс после финишной шлифовки.

Когда элементы подготовлены, их собирают на валу с соблюдением посадок и момента затяжки гайки. На этом этапе ротор ведёт себя как новая система, и именно здесь проявляется первый реальный дисбаланс. Он отличается от того, что был у отдельных компонентов, потому что детали занимают положение, обусловленное конусами, натягом и микрогеометрией поверхностей. После сборки ротор устанавливается на станок для первичной проверки на низкой скорости. На этом этапе фиксируют распределение масс до того, как ротор начнёт деформироваться под воздействием высоких оборотов. Это позволяет понять, насколько сборка отклонилась от расчётного состояния и в каких зонах потребуется корректировка.

Этот этап определяет качество работы всей турбины. Ротор разгоняют до оборотов, при которых проявляются реальные деформации, тепловое расширение и смещение оси. На высокой скорости центр масс смещается иначе, чем на малой, поэтому только такой режим показывает действительное состояние. Когда ротор проходит через резонансные зоны, станок фиксирует всплески вибраций и их характер. Оператор оценивает, как ведёт себя ротор в условиях, близких к рабочим, и корректирует массу настолько точно, насколько это позволяет конструкция. Высокоскоростная балансировка требует осторожного подхода: любой лишний съём металла способен изменить жёсткость или поведение колеса.

После высокоскоростного прогона часто появляется необходимость в небольшой корректировке. На этом этапе работа становится максимально аккуратной. Оператор снимает микроскопические объёмы металла, чаще всего с зоны, которая меньше всего влияет на структуру детали. Это может быть лёгкая подрезка на торце компрессорного колеса или точечная обработка на турбинной стороне. Требуется опыт, чтобы убрать ровно столько, сколько нужно для коррекции, не нарушая при этом баланс в другой плоскости. Порой коррекция выполняется несколькими подходами — после каждого ротор вновь раскручивают и смотрят, как изменилась вибрационная картина.

Финальная проверка — самый важный момент. Ротор ещё раз разгоняют до значений, соответствующих реальным условиям эксплуатации. Станок отслеживает вибрации, колебания по обеим плоскостям и реакцию подшипников. Если ротор проходит рабочий диапазон плавно, без скачков и всплесков амплитуды, работа считается выполненной. Такой контроль гарантирует, что ротор будет вести себя стабильно в условиях тепловых циклов и переменных нагрузок. Если же выявляется остаточное биение, ротор возвращают на корректировку, пока он не покажет стабильную работу на всей рабочей зоне оборотов, включая переходные диапазоны.

Особенности крепления ротора при балансировке

Чтобы получить достоверный результат, ротор должен быть установлен так, чтобы его положение максимально напоминало рабочее состояние внутри картриджа. Если посадка выполнена иначе, то ось вращения на станке и ось вращения в реальной турбине будут различаться. Даже небольшое отличие в зазоре между втулкой и валом способно изменить характер формирования масляного клина. Поэтому при установке используются приспособления, обеспечивающие правильное расположение вала относительно опор и минимизирующие искусственные смещения. Это позволяет увидеть вибрации, которые проявятся в реальной работе турбины, а не в условиях лабораторной установки.

Для закрепления ротора применяются адаптеры, которые повторяют геометрию посадочных мест. Их задача — удерживать ротор без малейшего перекоса. Если адаптер выполнен неточно или установлен неправильно, его собственная погрешность накладывается на поведение ротора и искажает результаты. В такой ситуации станок фиксирует вибрации, которые на самом деле вызваны неправильной установкой, а не состоянием самого ротора. Поэтому адаптеры тщательно подгоняются и проверяются. Иногда приходится подготавливать несколько комплектов для разных типов колёс, чтобы обеспечить максимальное соответствие реальным посадкам.

Компрессорное колесо занимает своё окончательное положение только после затяжки гайки. Момент затяжки влияет на степень прижатия к конусу и на то, как колесо садится на посадку. Если затянуть слабее, чем требуется, колесо слегка смещается при раскрутке. Если перетянуть, можно получить деформацию или лишнее напряжение в узле. Нередко на станке находят дисбаланс, который исчезает или усиливается после корректировки усилия затяжки. Это наглядно показывает, что ротор нужно фиксировать строго тем способом, который соответствует заводским рекомендациям и реальным условиям работы.

После затяжки гайки вся сборка получает осевое натяжение. Оно приводит к микроскопическому смещению вала и положению колёс. Такие смещения трудно увидеть визуально, но на скорости они дают заметное изменение центра масс. При балансировке важно учитывать этот эффект, потому что он может проявляться по-разному в зависимости от того, как выполнены посадки и насколько ровно обработаны сопрягаемые поверхности. Если не учитывать осевое натяжение, ротор покажет иную картину вибраций в реальной турбине и не будет работать плавно.

Даже самый точный станок не сможет выявить реальное поведение ротора, если он установлен неправильно. Вибрационная картина напрямую зависит от геометрии посадки, способа крепления и соответствия условий балансировки реальному рабочему состоянию. Любой перекос даёт ложный сигнал, а устранение такого сигнала приводит к неправильной корректировке. Поэтому оператор уделяет установке столько же внимания, сколько непосредственной балансировке. Когда ротор сидит точно, результаты становятся повторяемыми, и корректировка выполняется без лишнего съёма металла. Это снижает риск повреждения деталей и обеспечивает длительный ресурс готовой турбины.

Учет рабочих температур и центробежных сил

Ротор в холодном состоянии и ротор в условиях рабочей температуры — это фактически два разных объекта. При нагреве металл изменяет размеры, а распределение массы смещается настолько, что центр вращения уходит от того положения, которое наблюдается при комнатной температуре. Турбинное колесо расширяется сильнее, чем компрессорное, и это создаёт неравномерное изменение геометрии по длине вала. В результате тепловые процессы становятся таким же фактором, как и механические допуски. Поэтому балансировка, выполненная без учёта теплового поведения ротора, не даёт достоверного результата.

Каждый элемент ротора изготовлен из материала со своей температурной характеристикой. Турбинное колесо из жаропрочного сплава увеличивает диаметр и массу распределяет иначе, чем вал. Компрессорное колесо из легкого алюминиевого сплава реагирует на нагрев гораздо меньше, но при этом тепловой поток от горячей стороны частично доходит и до него. Вал, находящийся в самой сложной зоне, получает продольное удлинение и лёгкий изгиб. Все эти изменения происходят одновременно, поэтому распределение масс в роторе постоянно меняется в процессе работы. Если при балансировке не учитывать разницу в температурных расширениях, ротор будет показывать одну картину на холодную и другую на горячую, что приведёт к ошибкам в оценке его вибрации.

Когда турбина выходит на рабочий режим и температура на горячей стороне достигает нескольких сотен градусов, часть ротора начинает вести себя иначе. Турбинное колесо расширяется, создавая новый момент инерции вокруг оси, а вал слегка изгибается под действием тепла и центробежной нагрузки. Смещение центра масс может составлять микронные величины, но на скорости такие величины превращаются в силу, которая нагружает подшипники и заставляет ротор изменять траекторию вращения. Эти изменения невозможно увидеть при балансировке, выполненной только на низкой скорости и в холодном состоянии, поэтому высокоскоростные стенды часто учитывают влияние температуры через моделирование условий нагрева.

На больших оборотах ротор стремится занять наиболее выгодное положение по распределению масс. Центробежная сила действует так, что ротор начинает вращаться вокруг своей динамической оси, которая формируется в процессе работы. Это положение не совпадает с геометрической осью детали. Вал получает лёгкий изгиб, а колёса занимают положение, соответствующее их распределению масс. Такое выпрямление происходит естественным образом, и задача балансировки — настроить ротор так, чтобы его динамическая ось была максимально близка к рабочей траектории. Если же этого не сделать, ротор выпрямится в сторону, противоположную настоящему центру, что усилит вибрации.

Современные стенды позволяют учитывать условия, которые возникают в реальной турбине. Разгон ротора до высоких оборотов повторяет поведение металла под действием центробежных сил, а система датчиков анализирует изменения в режиме, близком к рабочему. Некоторые стенды используют контролируемый прогрев определённых зон, а также имитацию изменения жёсткости опор. Всё это позволяет увидеть не только холодный, но и условно «горячий» характер дисбаланса. Это важный этап для понимания того, как ротор будет вести себя после установки в картридж и выхода на нагрузку.

Технические возможности профессиональных станков

Профессиональные стенды способны разгонять ротор до оборотов, соответствующих реальным условиям работы турбины. Это важно, потому что ротор ведёт себя иначе на низкой и на высокой скорости. Когда скорость приближается к рабочей, начинают проявляться изгибы, тепловые деформации и изменения оси вращения. Именно эти эффекты и позволяют увидеть подлинную картину вибраций. Разгон до 200–250 тысяч оборотов делает возможным анализ тех отклонений, которые появятся в реальном двигателе, и даёт возможность корректировать поведение ротора максимально точно.

Некоторые стенды позволяют учитывать изменения геометрии, которые проявляются при нагреве. Прямой нагрев ротора в процессе балансировки невозможен, но косвенная имитация тепловых процессов доступна. Это достигается за счёт разгона до высоких оборотов, при которых металл начинает реагировать так же, как при рабочем нагреве. Часть установок также моделирует изменение жёсткости опор, что помогает понять, как поведёт себя ротор после выхода турбины на рабочую температуру. Благодаря этому оператор видит тенденции смещения центра масс ещё до установки ротора в картридж.

Современные станки фиксируют вибрации одновременно в нескольких направлениях и с высокой точностью. Датчики анализируют поведение ротора по мере набора скорости и показывают оператору, как меняется амплитуда вибраций при прохождении разных диапазонов оборотов. Такой подход позволяет отслеживать работу ротора в динамике, а не только фиксировать конечный результат. Если при разгоне появляется резкий всплеск вибрации, это указывает на локальный дефект или точку, где ротор проявляет гибкость. Полученная информация помогает корректировать распределение масс именно в тех зонах, которые создают реальную проблему.

Ротор можно корректировать разными способами, и каждый из них требует осторожного подхода. Сверление подходит для компрессорной стороны, где алюминиевый сплав позволяет аккуратно убрать небольшую массу. Фрезерование используют, когда нужно изменить распределение металла на турбинном колесе или валовой части. Шлифовка применяется для минимальной коррекции, которая не влияет на геометрию детали. Оператор выбирает метод в зависимости от характера дисбаланса и особенностей элемента. Например, если дисбаланс расположен рядом с тонкими лопатками компрессорного колеса, выбирают более мягкий способ, чтобы не затронуть поверхность и не нарушить форму.

У каждого элемента ротора есть области, обработка которых нежелательна. Например, турбинное колесо имеет зоны, где металл подвергается максимальной тепловой нагрузке, и любое вмешательство может ослабить структуру. На компрессорном колесе существуют поверхности, точность которых влияет на аэродинамику. Если снять металл в таких зонах, колесо будет работать хуже и создаст турбулентность. Поэтому на станке заранее определяют безопасные места для корректировки. Это защищает крыльчатку от повреждений и сохраняет её геометрию, что особенно важно для долгой работы турбины в условиях переменных нагрузок.

Профессиональные станки анализируют не только общую амплитуду вибраций, но и гармонические составляющие. По характеру гармоник можно определить, какой именно элемент создаёт проблему: вал, компрессорное колесо или турбинная часть. Иногда ротор показывает несколько пиков вибраций, соответствующих разным скоростям. Это указывает на прохождение критических зон. Станок фиксирует эти моменты и позволяет оператору оценить, насколько плавно ротор проходит через такие диапазоны. Благодаря этому удаётся не просто снизить дисбаланс, но и настроить ротор так, чтобы он вёл себя стабильно на всём диапазоне оборотов.
