Балансировка ротора: признаки дисбаланса, диагностика и методы устранения

Дисбаланс ротора: виды и причины возникновения

Дисбаланс ротора — это состояние, при котором главная центральная ось инерции не совпадает с осью вращения. При любом отклонении центра масс от геометрической оси возникают центробежные силы, которые нагружают опоры, преждевременно разрушают подшипники и в конечном счёте приводят к аварийному отказу оборудования. Рост вибрации на вращающихся машинах в большинстве случаев объясняется именно неуравновешенностью ротора. Балансировка ротора — процесс устранения этого смещения — регламентируется ГОСТ ИСО 1940-1 и работает как основной инструмент коррекции. Различают три вида дисбаланса, каждый из которых требует собственного подхода к диагностике и устранению в одной, двух или нескольких плоскостях коррекции. Ниже рассмотрены их характеристики и причины возникновения.

Три вида дисбаланса

Неуравновешенность вращающихся деталей классифицируют по характеру смещения масс относительно оси ротора. Различают три вида дисбаланса:

• Статический дисбаланс
• Моментный дисбаланс
• Динамический дисбаланс

Статический дисбаланс возникает, когда центр масс ротора сдвинут от оси вращения, но главная центральная ось инерции остаётся параллельной ей. Физически это означает, что неуравновешенная масса сосредоточена в одной плоскости. Такой тип характерен для дисковых роторов — шкивов, маховиков, рабочих колёс вентиляторов, где осевая длина мала по сравнению с диаметром. Статическая балансировка в одной плоскости коррекции здесь достаточна: положение зоны повышенной массы определяется даже без вращения, на призмах или роликах.

Моментный дисбаланс — случай, когда центр масс ротора находится точно на оси, но ось инерции пересекает её под углом. Две равные неуравновешенные массы расположены в двух плоскостях диаметрально противоположно. При вращении они создают пару сил — момент, раскачивающий вал. Обнаружить моментный дисбаланс без вращения невозможно: статическая проверка покажет равновесие. Его выявляют при вращении методом двухплоскостной динамической балансировки: на балансировочном станке либо непосредственно в собственных опорах машины — по амплитуде и фазе вибрации на частоте вращения.

Динамический дисбаланс — общий случай, сочетание статического и моментного. Главная центральная ось инерции и смещена, и наклонена относительно оси вращения. Динамическая балансировка с установкой корректирующих грузов в двух плоскостях коррекции используется для валов турбин, роторов электродвигателей, компрессоров — любых тел, где длина балансируемого ротора сопоставима с диаметром или превышает его. Динамическая балансировка роторов выполняется на специализированном оборудовании и является обязательной частью ремонта вращающихся машин.

Причины дисбаланса

Дисбаланс присутствует в каждом реальном роторе. Вопрос — в его величине и допустимости по техническим нормам. Причины дисбаланса делят на производственные и эксплуатационные.

К производственным относят неоднородность материала (раковины, поры в отливках), погрешности механической обработки и сборки, где даже отклонение в сотые доли миллиметра смещает распределение масс ротора.

Эксплуатационные причины — неравномерный износ рабочих элементов, отложения и коррозия на лопатках, температурная деформация при высоких нагрузках, потеря фрагментов (обрыв части обмотки, скол лопатки). Каждый из этих факторов может привести к повышению уровня вибрации. Точное определение вида и величины дисбаланса — первый шаг к его устранению, о чём пойдёт речь далее в статье.

Признаки дисбаланса и диагностика вибрационного состояния

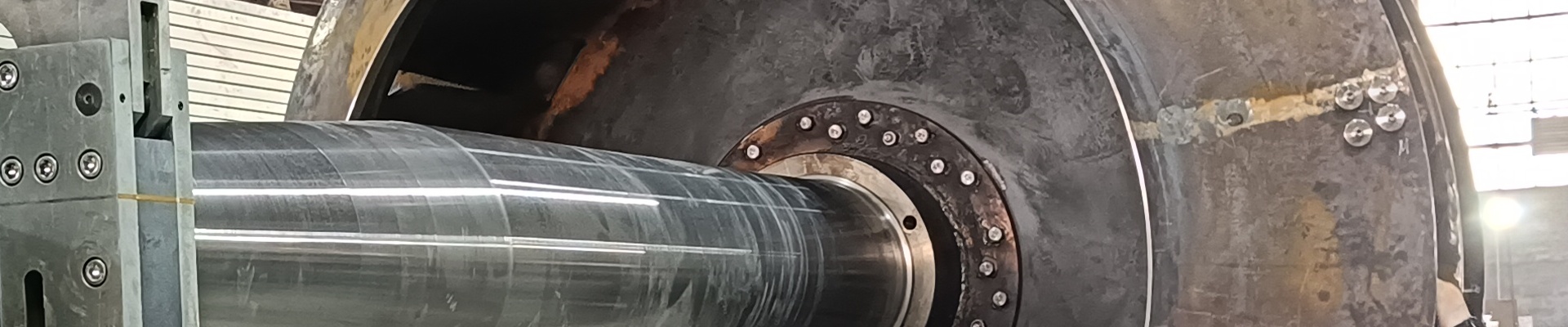

На изображении: балансировка ротора турбины на горизонтальном балансировочном станке БС-34-100Н

Дисбаланс ротора проявляется комплексом диагностических признаков, которые необходимо корректно идентифицировать для его отделения от других неисправностей вращающегося оборудования. Ошибочное определение причины повышенной вибрации приводит к выполнению неэффективных ремонтных мероприятий: замене исправных подшипников, корректировке соосности валов и другим операциям, не устраняющим источник проблемы. При этом уровень вибрации ротора сохраняется, поскольку причина возникновения возмущающих сил — неравномерное распределение массы относительно оси вращения — остаётся без изменений.

Признаки дисбаланса на работающем оборудовании

Главная отличительная черта — рост вибрации на оборотной частоте вращения (гармоника 1×). При неизменном дисбалансе создаваемая им центробежная сила возрастает пропорционально квадрату частоты вращения, тогда как фактическая амплитуда вибрации зависит от динамических свойств машины и условий её работы.

Другие признаки дисбаланса:

• Нагрев подшипниковых опор — повышение температуры на 10–25 °C относительно штатного режима работы.
• Ускоренный износ уплотнений валов — возникает из-за повышенных вибрационных нагрузок и дополнительных динамических воздействий.
• Низкочастотный гул — характерный шум, синхронизированный с частотой вращения ротора.

Если дисбаланс значительный, детали подшипниковых узлов выходят из строя за время, вдвое-втрое меньшее расчётного ресурса.

Как отличить дисбаланс от смежных дефектов

Расцентровка (несоосность) даёт выраженную гармонику 2× и заметную осевую составляющую вибрации — при дисбалансе осевая часть мала относительно радиальной. Дефекты подшипников проявляются высокочастотными составляющими спектра, где частоты определяются геометрией тел качения и не кратны частоте вращения. Механический люфт в опорах порождает субгармоники и дробные гармоники (0,5×, 1,5×), а также нестабильную фазу сигнала. Точное определение источника выполняется спектральным анализом: виброанализатор фиксирует сигнал, раскладывает его по частотам и показывает, какая гармоника доминирует.

Отличия дисбаланса от других дефектов вращающегося оборудования:

Дефект	Основные признаки	Отличие от дисбаланса
Дисбаланс ротора	Преобладает гармоника 1× частоты вращения; основная вибрация имеет радиальное направление; причина — неравномерное распределение массы относительно оси вращения.	—
Расцентровка (несоосность)	Выраженная гармоника 2× частоты вращения; присутствует заметная осевая составляющая вибрации.	В отличие от дисбаланса, возникает повышенная осевая вибрация и увеличивается уровень второй гармоники.
Дефекты подшипников	Высокочастотные составляющие вибрационного спектра; частоты зависят от геометрии подшипника и параметров тел качения.	Частоты дефектов не связаны напрямую с частотой вращения ротора и не являются её кратными значениями.
Механический люфт в опорах	Появление субгармоник и дробных гармоник (0,5×, 1,5× частоты вращения); нестабильная фаза вибрационного сигнала.	В отличие от дисбаланса, характеризуется нестабильностью сигнала и наличием дробных частотных составляющих.

Инструменты и процесс диагностики

• Портативный виброанализатор — измеряет уровень вибрации и выполняет спектральный анализ сигнала.
• Вибрационные акселерометры — устанавливаются на корпуса подшипниковых узлов или вблизи опор ротора для измерения вибрации в горизонтальном и вертикальном направлениях.
• Спектральный анализатор — определяет доминирующую гармонику (1× частоты вращения), характерную для дисбаланса.
• Фазовый анализатор с тахометрическим датчиком — фиксирует фазовый угол вибрации и помогает определить положение неуравновешенной массы.
• Система повторных измерений на разных скоростях вращения — используется для подтверждения зависимости уровня вибрации от частоты вращения.

Для диагностики дисбаланса используется портативный виброанализатор с акселерометрами, установленными на опоры в двух плоскостях — горизонтальной и вертикальной. Датчики снимают сигнал, прибор строит спектр, где по оси абсцисс — частота, по оси ординат — амплитуда. Спектральный анализ при дисбалансе даёт характерную картину: пик на 1× значительно превышает все остальные гармоники. Согласно ГОСТ ИСО 10816, допустимые уровни вибрации балансируемого ротора нормируются по классу точности машины, и превышение порога на 1× — прямое указание на неуравновешенность масс относительно оси вращения.

Фазовый анализ дополняет спектральную картину. Отметчик фазы (тахометрический датчик) фиксирует угол между опорным сигналом и пиком вибрации. Если фаза стабильна от замера к замеру и не «плавает» во время работы — положение тяжёлого места неизменно, что подтверждает статическую или динамическую неуравновешенность. Нестабильная фаза, напротив, указывает на люфт, трещину вала или другие дефекты, где дисбаланс вторичен. Компании, выполняющие балансировку, используют фазовые данные для расчёта массы и угла установки корректирующих грузов уже на этапе диагностики — это сокращает число пробных пусков при последующем устранении дисбаланса в рабочих плоскостях коррекции.

Практический ориентир прост: если на спектре доминирует 1× при стабильной фазе, центробежные силы от смещённого центра масс ротора — главная причина повышенной вибрации. Получить подтверждение можно повторным замером на другой скорости: амплитуда должна измениться пропорционально квадрату частоты вращения. Совпадение этих двух критериев даёт достаточное основание для перехода к процессу балансировки.

Методы балансировки ротора

После того как диагностика подтвердила дисбаланс ротора, встаёт вопрос выбора метода устранения. Подход определяется двумя параметрами: геометрией балансируемого ротора и условиями, в которых выполняется процесс коррекции.

Основные методы балансировки ротора:

• Одноплоскостная балансировка — применяется для дисковых роторов с незначительной осевой длиной (шкивы, маховики, рабочие колёса вентиляторов).
• Двухплоскостная балансировка — применяется для роторов с динамической неуравновешенностью, которую невозможно устранить коррекцией только в одной плоскости.
• Балансировка на станке — выполняется в контролируемых условиях при изготовлении или ремонте деталей с использованием специализированного оборудования.
• Балансировка в собственных опорах — проводится без демонтажа крупногабаритного оборудования непосредственно на месте эксплуатации.

Одноплоскостная и двухплоскостная балансировка

На изображении: Балансировка рабочего колеса центробежного насоса с одной плоскостью.

Одноплоскостная балансировка применяется преимущественно к дискообразным роторам, у которых моментный дисбаланс находится в пределах допуска и коррекции результирующего дисбаланса в одной плоскости достаточно. Шкивы, рабочие колёса вентиляторов, маховики — типичные примеры. Главная центральная ось инерции у таких роторов смещена относительно оси вращения преимущественно параллельно, без существенного наклона. Это статическая неуравновешенность, и для её устранения достаточно одной плоскости коррекции.

Процесс строится на методе пробных пусков. Сначала фиксируют исходный вектор вибрации — амплитуду и фазу. Затем на известном радиусе закрепляют пробный груз, делают новый пуск и снимают повторный замер. По двум векторам строят диаграмму, из которой рассчитывают массу и угол установки корректирующего груза. Статическая балансировка на призмах или роликах работает ещё проще: ротор укладывают на горизонтальные направляющие, и тяжёлая часть сама опускается вниз под действием силы тяжести. Метод грубый, но для тихоходных валов на скорости до 500 оборотов в минуту даёт приемлемый результат.

Двухплоскостная балансировка применяется, когда наряду с результирующим дисбалансом необходимо скорректировать его моментную составляющую и коррекции в одной плоскости недостаточно. Значительное отношение длины ротора к его диаметру может указывать на необходимость такой балансировки, однако не является универсальным критерием. При динамической неуравновешенности главная центральная ось инерции наклонена и смещена относительно оси вращения, а распределённые по длине ротора центробежные силы создают результирующую силу и момент, компенсируемые коррекцией в двух плоскостях. Динамическая балансировка роторов такого типа выполняется в двух плоскостях коррекции с обязательным учётом взаимного влияния: груз, установленный в одной плоскости, меняет вибрацию и во второй. Для определения корректирующих масс используют метод коэффициентов влияния — систему линейных уравнений, связывающую отклик системы в каждой опоре с пробными грузами в каждой из плоскостей.

Балансировочный станок и балансировка в собственных опорах

На изображении: балансировка ротора электродвигателя на балансировочном станке.

Балансировка на балансировочном станке — стандартная процедура после ремонта или при изготовлении новой детали. Станок обеспечивает контролируемые условия: опоры с известными динамическими характеристиками, минимальное влияние сопряжённых элементов, а также высокую точность регистрации и обработки сигнала. ГОСТ ИСО 21940 регламентирует технические требования к таким машинам и допуски балансируемого ротора по классам точности.

Балансировка ротора в собственных опорах используется, когда демонтаж невозможен или экономически нецелесообразен. Крупногабаритное оборудование — генераторы, дымососы, турбины — балансируют прямо на месте эксплуатации. Здесь на результат влияют жёсткость фундамента, состояние подшипников, контакт ротора с другими вращающимися компонентами. Влияние этих факторов учитывают при проведении балансировки: выполняют дополнительные пробные пуски, определяют коэффициенты влияния и при необходимости применяют многоплоскостные методы коррекции. Во время работы на рабочей скорости учитывают и прогиб вала, которого на станке при низких оборотах не возникает. Получить результат, сопоставимый со станочной балансировкой, сложнее, но для высоких классов точности — вполне реально при грамотном подходе.

Порядок проведения балансировки ротора: 5 основных этапов

Сначала методом пробных пусков определяют коэффициенты влияния: измеряют исходную вибрацию, последовательно устанавливают пробные грузы и регистрируют изменение амплитуды и фазы сигнала. Затем по полученным данным рассчитывают и устанавливают корректирующие грузы, после чего выполняют контрольный пуск.

1. Измерение исходной вибрации

Перед началом балансировки ротор выводят на заданную частоту вращения и измеряют исходный вектор вибрации на частоте 1×, определяя:

• амплитуду вибрации;
• фазовый угол относительно светоотражающей метки на роторе.

Измерения выполняют с помощью виброанализатора и датчиков, установленных на подшипниковых опорах. Полученные значения используются как исходные данные для расчёта корректирующей массы.

2. Установка пробного груза

На ротор устанавливают пробный груз с известной массой и радиусом установки:

• выбирается плоскость коррекции;
• фиксируется угловое положение груза;
• выполняется повторный запуск оборудования.

Масса пробного груза должна обеспечивать заметное изменение вибрационного сигнала, но не создавать чрезмерных нагрузок на элементы конструкции.

3. Повторный пуск и анализ вибрации

После установки пробного груза выполняют повторный замер при тех же условиях работы.

Сравниваются два значения:

• исходный вектор вибрации;
• вектор вибрации после установки пробного груза.

По изменению амплитуды и фазы определяется реакция ротора на внесённое возмущение.

4. Расчёт корректирующей массы

На основании результатов измерений рассчитываются параметры корректирующего воздействия:

• масса балансировочного груза;
• угол его установки.

При двухплоскостной балансировке учитывается взаимное влияние плоскостей и выполняется расчёт для каждой зоны коррекции.

5. Установка груза и контрольная проверка

После расчёта пробный груз заменяют постоянным корректирующим элементом:

• устанавливают балансировочный груз;
• выполняют снятие части материала;
• используют другие способы компенсации дисбаланса.

После этого проводят контрольный пуск и проверяют остаточный уровень вибрации на соответствие установленным нормам.

Типичные ошибки

• Неверный выбор массы пробного груза. Слишком лёгкий груз не вызывает достаточного изменения амплитуды и фазы вибрации, а слишком тяжёлый может привести к недопустимому росту вибрации и повреждению оборудования.
• Нестабильная частота вращения при измерении. Нестабильная частота вращения может изменять амплитуду и фазу вибрации, снижая точность определения коэффициентов влияния и расчёта корректирующих грузов.
• Игнорирование температуры. Холодный и прогретый ротор — по сути разные объекты для балансировки. Компании, выполняющие работы по устранению дисбаланса, контролируют этот параметр и фиксируют время прогрева перед каждым замером.

Грамотно выполненный метод пробных пусков позволяет получить результат, сопоставимый по точности с автоматической балансировкой на станке, даже при полевых условиях эксплуатации.

Критерии качества балансировки и нормы допустимой вибрации

Результат балансировки ротора определяется одним параметром — остаточным дисбалансом. Это та неуравновешенность, которая остаётся после установки корректирующих грузов и которую технически невозможно или экономически нецелесообразно устранять далее. Качество балансировки считается приемлемым, если остаточный дисбаланс не превышает допуска, заданного для конкретного класса точности.

Классы точности по ISO 21940

Международный стандарт ISO 21940 (до 2016 года — ISO 1940) устанавливает классы точности балансировки через параметр G, где числовое значение равно допустимой скорости смещения центра масс ротора относительно оси вращения в мм/с. Чем ниже G — тем жёстче требования.

• G0.4 — гироскопы, шпиндели прецизионных станков, детали для авиакосмической отрасли.
• G1 — приводы шлифовальных машин, турбокомпрессоры, детали газовых турбин.
• G2.5 — электродвигатели, насосы, вентиляторы промышленных установок, турбины средней мощности. Основная часть промышленного оборудования балансируется именно в этом классе.
• G6.3 — валы и роторы дизельных двигателей, карданные валы, центрифуги.
• G16 — части сельскохозяйственных машин, коленчатые валы крупных дизельных двигателей на жёстких опорах.
• G40 — коленчатые валы автомобильных двигателей в сборе, элементы дробильного оборудования.

В России действует ГОСТ Р ИСО 21940, идентичный международному стандарту. Допустимый остаточный дисбаланс балансируемого ротора определяется по формуле: произведение класса G на массу ротора, делённое на рабочую угловую скорость вращения. Для ротора массой 50 кг при частоте вращения 3000 об/мин и классе G2.5 допуск составит около 4 г·мм на килограмм массы. Динамическая балансировка в двух плоскостях коррекции предполагает распределение этого допуска между обеими плоскостями — обычно поровну, если отсутствуют технические основания для иного распределения.

Оценка вибрационного состояния после балансировки

Процесс контроля не заканчивается на балансировочном станке. Вибрационное состояние машины на месте эксплуатации оценивают по ISO 10816 (в российской системе — ГОСТ Р ИСО 10816). Стандарт задаёт четыре зоны: A (новый или отремонтированный агрегат), B (длительная эксплуатация допустима), C (ограниченное время работы), D (опасный уровень, требуется немедленный ремонт или остановка). Статическая и динамическая составляющие вибрации измеряются на опорах подшипников. Для машин мощностью до 15 кВт на жёстком основании граница зоны B обычно проходит на уровне 1,8 мм/с среднеквадратичной виброскорости; для крупных машин — до 4,5 мм/с.

Периодический контроль

Даже после идеально выполненной балансировки ротора дисбаланс нарастает со временем. Эрозия рабочих поверхностей, коррозия, износ лопаток, накопление отложений — всё это смещает положение центра масс относительно оси. Компании, эксплуатирующие ответственное оборудование, используют системы стационарного вибромониторинга и проводят обработку данных в режиме реального времени.

Для остальных установок достаточно периодических замеров — раз в месяц или согласно регламенту. Контакты с сервисными компаниями для повторной балансировки стоит устанавливать заранее, а не когда вибрация уже выходит в зону C. Главная задача — получить предсказуемый ресурс подшипников, уплотнений и других вращающихся элементов, а не устранять последствия аварии.
