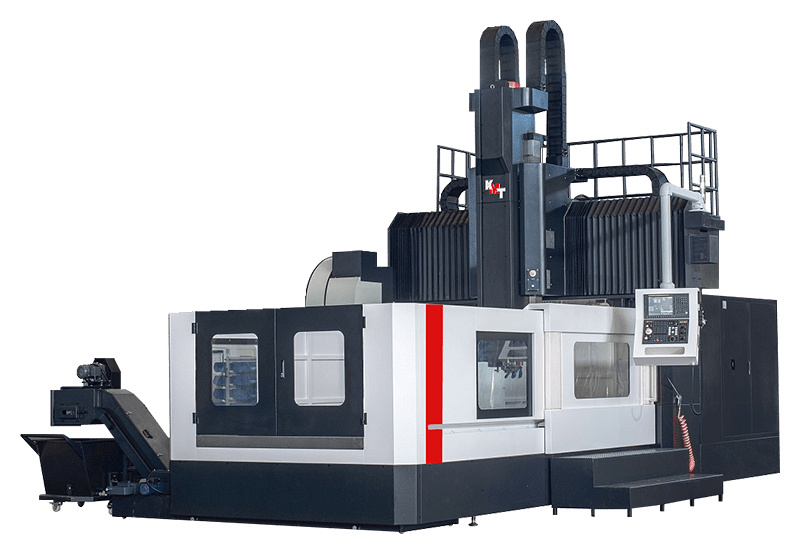

Портальный фрезерный центр KMT KPM 1540

Облако тегов:
  • портальный фрезерный центр
  • портальный фрезерный обрабатывающий центр
  • портальный фрезерный центр с чпу
  • портальный фрезерный обрабатывающий центр с чпу

Срочно и недорого!!! В связи с неготовностью площадки для установки продается новый

Портальный обрабатывающий центр с ЧПУ и полуавтоматической 90 градусной головкой с кронштейном на колонне

  • Вид оборудования: Промышленное
  • Вид промышленного оборудования: Станки
  • Вид станка: Фрезерный
  • Материал обработки: Металл
  • Станок с ЧПУДа
  • Производитель: KMT
  • Мощность: 36 кВт
  • Мощность шпинделя: 5 кВт
  • Максимальное число оборотов: 6 000 об/мин
  • Длина станины: 4 000 мм
  • Ширина станины: 1 500 мм
  • Страна производства: Китай
  • Состояние: Новое
  • Доступность: В наличии

Комплектация

  1. FАNUС 0I МF тип 5 + AIСC I + Руководство по эксплуатации 0i + МРG + ЖК-экран 10,4 дюйма.
  2. Главный двигатель 15/18,5 кВт.
  3. Шпиндель c ременным приводом ВТ50-6 000 об/мин.
  4. Устройство смены инструмента на 24 позиции производства Тайвань.
  5. Измерения инструмента и деталей Российского производства «Интеграл».
  6. 90-градусная полуавтоматическая угловая головка.

  • Станок в заводской упаковке,
  • Находится в г. Ступино, МО
  • Гарантия.

Возможна продажа в лизинг.

Технические характеристики станка

Модель: KPM 1540 | Потребляемость: 53,018 кВт
Стол
Размер стола, мм 1500 x 4000
Т-пазы (Ширина x Расстояние x Кол-во), мм 11 x 22 x 160
Макс. нагрузка на стол, кг/м² 6000
Перемещения
По оси X, мм 4100
По оси Y, мм 1650
По оси Z, мм 800
Расстояние между колоннами, мм 1650
Сервoприводы по осям
Быстрые перемещения по оси X, м/мин 10
Быстрые перемещения по оси Y, м/мин 10
Быстрые перемещения по оси Z, м/мин 10
Максимальная скорость подачи (в X / Y / Z), мм/мин 6000
Автоматическая смена инструмента
Макс. длина инструмента, мм 300
Вес инструмента, кг 18
Выбор инструмента по команде/по направлению
Манипуляторного типа да
Объем инструментального магазина, шт. 24
Макс. диаметр инструмента при полной загрузке / через один, мм 110 / 220
Шпиндель
Конус BT50
Тип привода Редуктор
Частота вращения шпинделя, об/мин 6000
Мощный двигатель S6/S1 30 мин), кВт 30 / 18.5
Расстояние от торца шпинделя до поверхности стола, мм 180 - 980
Общие характеристики
Система ЧПУ Fanuc
Крутящий момент шпинделя (100%), Нм 572
Потребляемая мощность, кВА 60
Направляющие и ШВП
Тип направления по осям X/Y Качения
Тип направления по оси Z Скольжения
Шагова направляющих по осям X/Y, мм 45 / 55
Количество направляющих по осям X/Y, шт. 4 / 2
Диаметр и шаг ШВП, мм Ø63 x 16 / Ø50 x 16 / Ø50 x 17
Энергопотребление
Напряжение, В 380
Частота тока, Гц 50
Габаритные размеры
Длина, мм 10 800
Ширина, мм 5800
Высота, мм 5100
Вес, кг 28 000

Портальные фрезерные центры представляют собой категорию станочного оборудования, в которых шпиндельная бабка перемещается по неподвижной портальной конструкции над рабочим столом. Такая компоновка кардинально отличается от традиционных консольно-фрезерных станков и обеспечивает принципиально иные возможности в области механической обработки крупногабаритных деталей.

Основное преимущество портальной схемы заключается в высокой жесткости конструкции при значительных размерах рабочей зоны. Портал, опирающийся на две колонны, создает замкнутую силовую схему, которая эффективно воспринимает нагрузки от процесса резания без деформаций, характерных для консольных конструкций. Это позволяет обрабатывать детали больших размеров с сохранением высокой точности и качества поверхности.

KMT KPM 1540 занимает позицию в сегменте среднетяжелых портальных центров, ориентированных на обработку деталей средних и крупных габаритов. Рабочая зона станка составляет 4100×1650×800 мм, что позволяет размещать заготовки длиной до четырех метров при ширине до полутора метров. Эти параметры делают станок востребованным в отраслях, в которых требуется обработка корпусных деталей, элементов рам, плит и других крупногабаритных изделий.

Целевая аудитория этого оборудования включает предприятия авиационной, судостроительной, энергетической отраслей, а также производства, специализирующиеся на изготовлении нестандартного оборудования и оснастки. Станок решает задачи, связанные с необходимостью совмещения высокой производительности обработки с обеспечением точности в условиях работы с крупными заготовками весом до нескольких тонн.

Особенностью позиционирования KMT KPM 1540 является сочетание доступной стоимости с функциональностью, характерной для более дорогих европейских аналогов. Станок комплектуется полуавтоматической поворотной головкой, что расширяет технологические возможности и позволяет выполнять пятикоординатную обработку сложных деталей за одну установку.

Конструктивное исполнение станка предусматривает работу в условиях серийного и мелкосерийного производства, где требуется сочетание универсальности с высокой производительностью. Система числового программного управления FANUC обеспечивает современный уровень автоматизации технологических процессов и интеграцию в автоматизированные производственные комплексы.

2. Техническая архитектура и конструктивные особенности

Портальная схема станка KMT KPM 1540 основана на принципе неподвижного портала, образованного двумя вертикальными колоннами и соединяющей их траверсой. По траверсе портала перемещается каретка с вертикальной стойкой, несущей шпиндельную бабку. Такое решение создает жесткую замкнутую раму, которая эффективно воспринимает силы резания без передачи деформаций на обрабатываемую деталь.

Преимущества портальной компоновки становятся очевидными при сравнении с консольными станками аналогичных размеров. Консольная конструкция создает значительный изгибающий момент, который увеличивается пропорционально расстоянию от оси шпинделя до опоры. В портальной схеме этот недостаток устранен благодаря опиранию на две точки, что обеспечивает равномерное распределение нагрузок.

Жесткость конструкции KMT KPM 1540 достигается применением чугунных отливок высокого качества для изготовления базовых элементов. Станина выполнена в виде массивной плиты с развитым оребрением, что обеспечивает высокую виброустойчивость и стабильность геометрических параметров во время обработки. Колонны портала имеют коробчатое сечение с внутренними ребрами жесткости, что минимизирует их деформацию под нагрузкой.

Особое внимание уделено компенсации температурных деформаций. Симметричная конструкция портала обеспечивает равномерное тепловое расширение, а система охлаждения шпиндельной бабки и направляющих предотвращает локальный нагрев элементов конструкции. Материалы несущих элементов подобраны с учетом минимизации температурных напряжений и обеспечения стабильности точностных характеристик в широком диапазоне рабочих температур.

2.2 Система координат и рабочие зоны

Трехосевая система координат станка построена в соответствии с международными стандартами машиностроения. Ось X соответствует продольному перемещению стола с заготовкой, ось Y - поперечному перемещению каретки по траверсе портала, ось Z - вертикальному перемещению шпиндельной бабки. Такая организация координат обеспечивает интуитивно понятное программирование обработки и соответствует принятым стандартам CAD/CAM систем.

Рабочая зона станка размером 4100×1650×800 мм определяет максимальные габариты обрабатываемых деталей. Длина обработки 4100 мм позволяет размещать заготовки длиной до четырех метров, что востребовано при изготовлении элементов рам, балок, длинномерных корпусных деталей. Ширина обработки 1650 мм обеспечивает возможность работы с деталями средней ширины, характерными для авиационных и энергетических применений.

Вертикальный ход 800 мм ограничивает высоту обрабатываемых деталей, но этого достаточно для большинства задач, решаемых на портальных станках. Данный параметр позволяет обрабатывать детали высотой до 700-750 мм с учетом необходимого зазора для крепления инструмента и подвода системы охлаждения.

Расстояние между колоннами портала составляет 1600 мм, что определяет максимальную ширину заготовок, размещаемых на столе. Этот параметр влияет на жесткость портальной конструкции - чем меньше пролет между опорами, тем выше жесткость системы. Выбранное расстояние представляет компромисс между размерами рабочей зоны и механическими характеристиками станка.

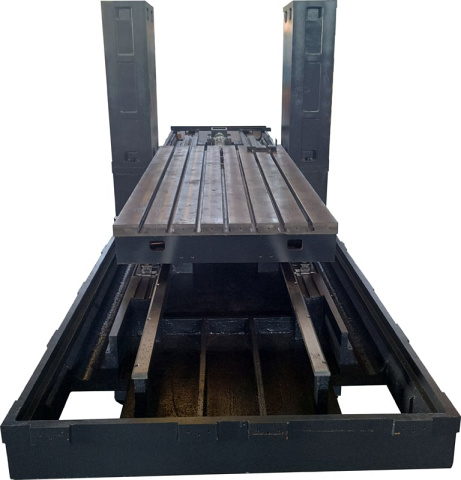

Размер стола 1600×4000 мм обеспечивает надежное базирование заготовок различной конфигурации. Стол имеет Т-образные пазы для крепления прижимных устройств и может комплектоваться специальными приспособлениями для конкретных типов деталей. Поверхность стола обработана с высокой точностью, что обеспечивает качественное базирование заготовок и точность их позиционирования.

2.3 Система направляющих и приводов

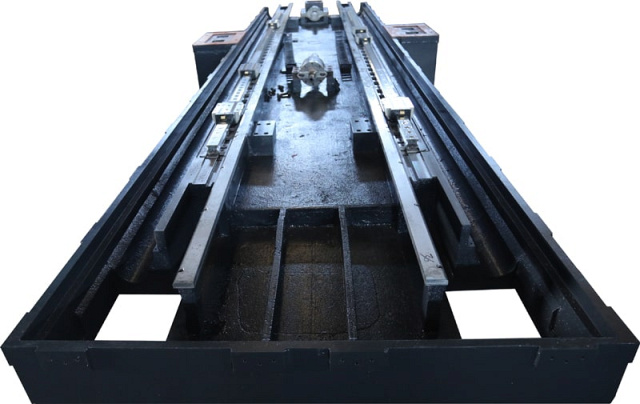

Система направляющих станка KMT KPM 1540 выполнена по комбинированной схеме, учитывающей специфику нагрузок по каждой из осей. По оси X, где перемещается массивный стол с заготовкой, применены линейные роликовые направляющие, обеспечивающие высокую грузоподъемность и плавность хода при значительных нагрузках.

Линейные направляющие по оси X выполнены из закаленной стали и имеют ширину 45 мм, что обеспечивает высокую жесткость системы при восприятии нагрузок от процесса резания. Роликовые каретки имеют уплотнения, предотвращающие попадание стружки в зону трения, и систему централизованной смазки, обеспечивающую долговременную работоспособность без дополнительного обслуживания.

По оси Y применены направляющие скольжения шириной 60 мм, что обусловлено меньшими нагрузками на данную ось и требованиями к плавности перемещения каретки. Направляющие скольжения обеспечивают высокое демпфирование вибраций и стабильность перемещения при изменении нагрузок, что важно для качества обработки.

Приводы по всем осям выполнены на базе шарико-винтовых передач класса точности C7, что обеспечивает высокую точность позиционирования и отсутствие люфтов в системе. Диаметры винтов подобраны с учетом нагрузок: для оси X применен винт диаметром 50 мм с шагом 16 мм, для оси Y - 63×16 мм, для оси Z - 40×10 мм. Такой подбор обеспечивает оптимальное соотношение между скоростью перемещения и передаваемым усилием.

Сервоприводы всех осей имеют обратную связь по положению через высокоточные энкодеры, что обеспечивает точность позиционирования в пределах ±0,005 мм. Система управления приводами включает адаптивные алгоритмы, компенсирующие нелинейности механической системы и обеспечивающие стабильную работу в широком диапазоне нагрузок.

Система смазки направляющих и ШВП выполнена по централизованной схеме с автоматическим дозированием смазочного материала. Это обеспечивает равномерное распределение смазки по всем парам трения и исключает необходимость ручного обслуживания в процессе эксплуатации станка.

3. Шпиндельная группа и инструментальная система

3.1 Характеристики главного шпинделя

Главный шпиндель станка KMT KPM 1540 представляет собой высокоточный узел мощностью 25 кВт, обеспечивающий частоту вращения до 6000 об/мин. Такие параметры позволяют эффективно обрабатывать широкий спектр материалов от конструкционных сталей до алюминиевых сплавов с применением современных технологий высокоскоростного резания.

Конструкция шпинделя основана на прецизионных подшипниках качения, обеспечивающих высокую жесткость и долговременную стабильность точностных характеристик. Подшипниковая система выполнена по схеме с предварительным натягом, что исключает радиальные и осевые люфты при работе под нагрузкой. Применение подшипников с керамическими телами качения снижает тепловыделение и повышает предельную частоту вращения.

Крутящий момент шпинделя составляет величину, достаточную для эффективного съема материала при обработке заготовок из конструкционных сталей твердостью до HRC 45. При работе с алюминиевыми сплавами высокие обороты шпинделя позволяют реализовать технологии скоростного фрезерования с подачами до 15-20 м/мин, что значительно повышает производительность обработки.

Система охлаждения шпинделя включает циркуляцию охлаждающей жидкости через специальные каналы в корпусе, что обеспечивает стабильную температуру подшипников и минимизирует температурные деформации. Дополнительно применяется воздушное охлаждение статора электродвигателя, предотвращающее перегрев при длительной работе на максимальных режимах.

Точность вращения шпинделя характеризуется радиальным биением не более 0,003 мм и торцевым биением не более 0,002 мм, что обеспечивает высокое качество обработанных поверхностей и точность размеров. Такие характеристики достигаются применением прецизионной балансировки ротора и высокоточной сборки подшипникового узла в условиях чистых помещений.

3.2 Поворотная головка 90°

Полуавтоматическая поворотная головка станка KMT KPM 1540 расширяет технологические возможности оборудования, обеспечивая выполнение пятикоординатной обработки сложных деталей. Головка позволяет поворачивать шпиндель на угол до 90° в плоскости YZ, что дает возможность обрабатывать наклонные поверхности, отверстия под углом и выполнять подрезку труднодоступных участков детали.

Конструкция поворотной головки основана на червячной передаче с высоким передаточным отношением, обеспечивающей точное позиционирование и надежную фиксацию в заданном положении. Люфт в механизме поворота не превышает 30 угловых секунд, что обеспечивает высокую точность углового позиционирования и повторяемость установки в заданные позиции.

Система крепления головки на вертикальной колонне выполнена через призматические направляющие, обеспечивающие высокую жесткость соединения и точность базирования. Фиксация головки в рабочем положении осуществляется гидравлическими зажимами, создающими усилие зажима, достаточное для восприятия максимальных нагрузок от процесса резания.

Полуавтоматический режим работы головки предполагает программируемое позиционирование на заданные углы с ручным разжимом и зажимом. Это решение обеспечивает высокую надежность при относительно простой конструкции и позволяет оператору контролировать процесс смены позиции головки. Время поворота головки на 90° составляет около 30-40 секунд, что приемлемо для большинства технологических операций.

Повторяемость позиционирования поворотной головки не превышает ±0,01 мм на длине 300 мм, что обеспечивает высокую точность обработки наклонных поверхностей и отверстий. Система индексации включает точные конечные выключатели и датчики положения, передающие информацию в систему ЧПУ для контроля корректности установки головки.

3.3 Инструментальная система

Инструментальная система станка KMT KPM 1540 рассчитана на применение широкого спектра режущего инструмента для различных операций механической обработки. Максимальная длина инструмента составляет 300 мм при максимальном весе 15 кг, что позволяет использовать как стандартный фрезерный инструмент, так и специальные удлиненные оправки для глубокой обработки.

Конус шпинделя выполнен по стандарту, обеспечивающему совместимость с широким спектром инструментальных систем. Точность конуса соответствует классу AT3, что гарантирует высокую точность базирования инструмента и минимальное биение при вращении. System крепления обеспечивает быстрое и надежное закрепление инструмента с контролем правильности установки.

Диаметры инструмента при автоматической смене ограничены размерами 110 мм для заднего положения и 220 мм для переднего положения магазина. Эти ограничения учитывают компоновку инструментального магазина и траектории смены инструмента. Для инструмента больших диаметров предусмотрена возможность ручной установки с соответствующим программированием в системе ЧПУ.

Система подачи смазочно-охлаждающей жидкости через шпиндель обеспечивает эффективное охлаждение зоны резания и удаление стружки из зоны обработки. Давление подачи СОЖ регулируется в диапазоне от 5 до 20 бар в зависимости от применяемого инструмента и режимов обработки. Для операций сверления глубоких отверстий предусмотрена возможность подачи СОЖ под высоким давлением до 80 бар.

Контроль состояния инструмента может осуществляться через систему мониторинга нагрузки на шпиндель, что позволяет выявлять износ или поломку инструмента в процессе обработки. Дополнительно может устанавливаться система лазерного контроля размеров инструмента для автоматической коррекции программ обработки при смене изношенного инструмента.

4. Система ЧПУ и автоматизация

4.1 Система управления FANUC

Система числового программного управления FANUC, установленная на станке KMT KPM 1540, представляет собой современное решение для управления сложными технологическими процессами. Данная система обеспечивает высокий уровень автоматизации производственных операций и интегрируется с современными CAD/CAM системами, что упрощает переход от проектирования детали к её изготовлению.

Возможности системы ЧПУ FANUC включают управление пятью координатами одновременно, что позволяет реализовать сложные траектории обработки с учетом поворотной головки станка. Система поддерживает интерполяцию по окружности, спиральную интерполяцию и сплайн-интерполяцию, необходимые для обработки криволинейных поверхностей с высоким качеством.

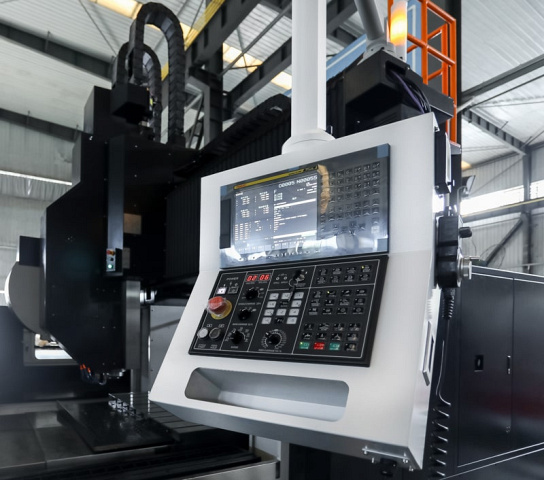

Интерфейс оператора построен на базе цветного сенсорного экрана с диагональю 15 дюймов, обеспечивающего удобную работу с программами и параметрами станка. Графическое представление траекторий обработки позволяет оператору визуально контролировать корректность программы перед её выполнением. Система включает трехмерную симуляцию процесса обработки, что исключает ошибки программирования и столкновения инструмента с заготовкой или элементами станка.

Программирование может осуществляться непосредственно на стойке ЧПУ через встроенный редактор или путем загрузки программ, подготовленных в CAM-системах. Поддерживаются стандартные форматы G-кода в соответствии с международными стандартами ISO, что обеспечивает совместимость с большинством систем автоматизированного проектирования технологических процессов.

Макропрограммирование позволяет создавать параметрические программы для обработки деталей с изменяющимися размерами, что особенно востребовано в условиях мелкосерийного производства. Система включает библиотеку стандартных циклов для сверления, нарезания резьбы, обработки карманов и контуров, что значительно упрощает программирование типовых операций.

Система диагностики включает непрерывный мониторинг состояния всех узлов станка с отображением информации на экране оператора. Встроенная система самодиагностики автоматически выявляет неисправности и предоставляет рекомендации по их устранению, что минимизирует время простоев и упрощает техническое обслуживание оборудования.

4.2 Точностные характеристики

Погрешность позиционирования станка KMT KPM 1540 не превышает ±0,005 мм по всем осям, что достигается применением высокоточных измерительных систем и компенсацией систематических погрешностей механических элементов. Такая точность обеспечивает возможность изготовления деталей с допусками по 7-8 квалитету точности без дополнительных операций доводки.

Повторяемость позиционирования характеризует стабильность точностных характеристик станка при многократном позиционировании в одну точку. Для данного станка этот параметр составляет ±0,003 мм, что обеспечивает высокую воспроизводимость размеров при серийном изготовлении деталей. Достижение такой повторяемости возможно благодаря отсутствию люфтов в приводах и высокой жесткости конструкции.

Факторы, влияющие на точность обработки, включают температурные деформации конструкции станка, износ направляющих и шарико-винтовых передач, жесткость системы крепления заготовки и инструмента. Система ЧПУ FANUC включает алгоритмы компенсации основных источников погрешностей, что поддерживает стабильную точность в течение длительного времени эксплуатации.

Система компенсации температурных деформаций основана на измерении температуры ключевых узлов станка и автоматической коррекции программы обработки с учетом тепловых расширений. Датчики температуры установлены на шпиндельной бабке, направляющих и в зоне обработки, что позволяет учитывать как равномерный нагрев конструкции, так и локальные температурные градиенты.

Геометрическая точность станка контролируется с помощью лазерного интерферометра при изготовлении и может периодически проверяться в процессе эксплуатации. Система ЧПУ хранит карты коррекции геометрических погрешностей, которые автоматически применяются при выполнении программ обработки, компенсируя отклонения от идеальной геометрии механических элементов.

4.3 Скоростные характеристики

Быстрые перемещения по всем осям станка составляют 18 м/мин, что обеспечивает высокую производительность при переходах между точками обработки. Такие скорости достигаются применением мощных сервоприводов и оптимизированной системы управления, минимизирующей время разгона и торможения при смене направления движения.

Рабочие подачи могут достигать 6000 мм/мин в зависимости от обрабатываемого материала и применяемого инструмента. При обработке алюминиевых сплавов возможно применение высокоскоростных режимов с подачами до 15000 мм/мин для чистовых операций, что достигается оптимизацией траекторий движения и применением специального инструмента.

Ускорения приводов составляют величины, обеспечивающие быстрый выход на рабочую подачу без потери точности позиционирования. Система управления автоматически ограничивает ускорения в зависимости от массы перемещаемых элементов и жесткости механической системы, что предотвращает возбуждение колебаний и обеспечивает стабильное качество обработки.

Время смены инструмента зависит от конфигурации инструментального магазина и составляет от 8 до 15 секунд для смежных позиций. Оптимизация программы обработки с учетом расположения инструмента в магазине позволяет минимизировать вспомогательное время и повысить коэффициент использования станка по машинному времени.

Динамические характеристики станка оптимизированы для работы с крупногабаритными заготовками, где важна стабильность процесса резания при относительно невысоких подачах. Система демпфирования вибраций включает как пассивные элементы в виде массивной чугунной конструкции, так и активные алгоритмы управления приводами, подавляющие резонансные колебания в широком диапазоне частот.

5. Технологические возможности и процессы обработки

5.1 Виды обработки

Портальный фрезерный центр KMT KPM 1540 обеспечивает выполнение широкого спектра операций механической обработки благодаря своей универсальной конструкции и мощному шпинделю. Черновое фрезерование выполняется с применением торцевых фрез больших диаметров, что позволяет снимать значительные припуски материала за один проход. Мощность шпинделя 25 кВт обеспечивает стабильную работу при глубинах резания до 15-20 мм в стали средней твердости.

Чистовое фрезерование осуществляется концевыми фрезами различных диаметров с применением высоких скоростей резания и небольших подач на зуб. Жесткость портальной конструкции позволяет использовать удлиненные инструменты для обработки глубоких карманов и труднодоступных поверхностей без потери точности. Качество поверхности при чистовом фрезеровании достигает Ra 1,6-0,8 мкм в зависимости от обрабатываемого материала и режимов резания.

Сверление и растачивание отверстий выполняется с высокой точностью благодаря жесткости системы и отсутствию вибраций. Станок способен сверлить отверстия диаметром до 50 мм стандартными спиральными сверлами и до 100 мм специальными сверлами с механическим креплением пластин. Растачивание обеспечивает получение отверстий с точностью по 7 квалитету и шероховатостью Ra 1,6 мкм.

Нарезание резьбы может выполняться как метчиками с применением реверсивного цикла, так и резьбовыми фрезами для получения резьб больших диаметров. Система ЧПУ обеспечивает точную синхронизацию вращения шпинделя с подачей, что гарантирует правильный шаг резьбы и высокое качество резьбовой поверхности.

Гравировка и маркировка деталей выполняется специальными гравировальными инструментами с программным управлением глубины врезания. Это позволяет наносить на детали серийные номера, технологические обозначения и другую информацию непосредственно в процессе механической обработки.

Пятикоординатная обработка с применением поворотной головки расширяет технологические возможности станка, позволяя обрабатывать наклонные поверхности, выполнять подрезку и обработку сложных пространственных контуров за одну установку заготовки. Это особенно важно при изготовлении деталей авиационной техники, где требуется высокая точность взаимного расположения поверхностей.

5.2 Обрабатываемые материалы

Конструкционные стали различных марок и твердости составляют основную группу материалов, обрабатываемых на станке KMT KPM 1540. Углеродистые стали с содержанием углерода до 0,6% обрабатываются в нормализованном состоянии с твердостью до HB 200-250. Легированные конструкционные стали могут обрабатываться в состоянии после улучшения с твердостью до HB 300-350, что требует применения твердосплавного инструмента и оптимизации режимов резания.

Чугун серый и высокопрочный обрабатывается с высокой производительностью благодаря хорошей обрабатываемости этих материалов. Особенностью обработки чугуна является образование стружки надлома, что упрощает её удаление из зоны резания. Применение керамического инструмента позволяет значительно повысить скорости резания при обработке чугунных деталей.

Цветные металлы, включая медь, латунь и бронзу, требуют специальных подходов к выбору геометрии инструмента и режимов резания. Высокая пластичность этих материалов может приводить к наростообразованию на режущих кромках, что требует применения инструмента с полированными поверхностями и подачей обильного охлаждения.

Алюминиевые сплавы представляют особый интерес для обработки на портальных станках благодаря возможности применения высокоскоростных режимов резания. Скорости резания при обработке алюминия могут достигать 800-1200 м/мин, что обеспечивает высокую производительность. Особенностью обработки алюминиевых сплавов является необходимость эффективного удаления стружки и применения специальных СОЖ для предотвращения налипания материала на инструмент.

Композитные материалы, включая углепластики и стеклопластики, требуют применения специального инструмента с алмазным покрытием или поликристаллическими алмазными пластинами. Обработка композитов характеризуется высокой абразивностью материала и необходимостью минимизации расслоений и сколов по краям обрабатываемых поверхностей.

Особенности обработки различных материалов учитываются в технологических рекомендациях, включающих выбор инструмента, режимов резания, способов закрепления заготовки и параметров подачи СОЖ. Система ЧПУ может хранить библиотеки технологических режимов для различных сочетаний материал-инструмент, что упрощает программирование и обеспечивает оптимальные результаты обработки.

5.3 Технологические циклы

Циклы сверления в системе ЧПУ FANUC включают различные варианты для обработки отверстий разного назначения. Простой цикл сверления применяется для неглубоких отверстий с выводом инструмента для удаления стружки. Цикл глубокого сверления предусматривает периодический вывод сверла для ломки стружки и подачи СОЖ, что предотвращает заедание инструмента и обеспечивает стабильное качество отверстий глубиной до 10-15 диаметров.

Циклы резьбонарезания автоматизируют процесс получения резьбовых отверстий с компенсацией погрешностей синхронизации вращения и подачи. Цикл жесткого нарезания резьбы обеспечивает высокую точность шага резьбы благодаря прецизионному управлению сервоприводом шпинделя. Для резьб больших диаметров применяется цикл фрезерования резьбы, позволяющий получать резьбы диаметром до 200 мм и более.

Циклы обработки карманов и контуров оптимизируют траектории движения инструмента для минимизации времени обработки и обеспечения равномерной нагрузки на инструмент. Адаптивный цикл обработки карманов автоматически рассчитывает оптимальные траектории с учетом геометрии детали и характеристик инструмента. Цикл обработки островков предусматривает последовательную обработку выступающих элементов с автоматическим переходом между ними.

Трехмерная обработка сложных поверхностей осуществляется с применением специализированных циклов, учитывающих кривизну поверхности и обеспечивающих постоянную нагрузку на инструмент. Цикл обработки по сечениям применяется для поверхностей с переменной кривизной, а цикл радиальной обработки оптимален для поверхностей вращения.

Высокоскоростная обработка требует специальной оптимизации управляющих программ для минимизации ускорений и рывков при смене направления движения. Система ЧПУ включает функции сглаживания траекторий и предварительного просмотра программы для обеспечения плавных переходов между участками траектории. Применение сплайн-интерполяции позволяет получать гладкие поверхности при высоких скоростях обработки.

Параметрические циклы обеспечивают гибкость программирования при изготовлении деталей с изменяющимися размерами. Макропрограммы позволяют создавать универсальные циклы обработки, адаптирующиеся к конкретным размерам детали путем изменения входных параметров. Это особенно важно в условиях мелкосерийного производства, где требуется быстрая переналадка на новые изделия.

6. Отрасли применения и производственные задачи

6.1 Авиационная промышленность

Портальный фрезерный центр KMT KPM 1540 находит широкое применение в авиационной отрасли, где требования к точности и качеству обработки достигают предельных значений. Станок способен эффективно обрабатывать элементы планера самолетов, включая крупногабаритные панели фюзеляжа и крыльев. Рабочая зона 4100×1650×800 мм позволяет размещать заготовки значительных размеров без необходимости их разделения на отдельные секции.

Изготовление лонжеронов и нервюр требует высокой точности геометрических параметров и качества поверхности. Поворотная головка станка обеспечивает доступ к сложным контурам этих деталей под различными углами, что критично для обработки авиационных компонентов. Система ЧПУ FANUC позволяет программировать сложные траектории движения инструмента, необходимые для создания аэродинамических поверхностей.

Обработка титановых и алюминиевых деталей составляет значительную часть работ в авиации. Титановые сплавы отличаются высокой прочностью и коррозионной стойкостью, но требуют особого подхода к резанию. Мощность шпинделя 25 кВт обеспечивает стабильное резание даже при работе с труднообрабатываемыми материалами. Алюминиевые сплавы, напротив, позволяют применять высокие скорости резания, что существенно повышает производительность обработки.

Требования к точности в авиационной промышленности часто превышают стандартные возможности обычного оборудования. Погрешность позиционирования ±0,005 мм, которую обеспечивает KMT KPM 1540, соответствует жестким авиационным стандартам. Качество поверхности после обработки должно исключать концентраторы напряжений, что достигается правильным выбором режимов резания и использованием соответствующего инструмента.

6.2 Судостроение и морская техника

В судостроительной отрасли портальный фрезерный центр применяется для изготовления элементов корпуса судов и различных деталей судовых механизмов. Большие размеры рабочей зоны станка позволяют обрабатывать секции корпуса, переборки и другие крупногабаритные элементы судовых конструкций. Портальная схема обеспечивает необходимую жесткость при обработке тяжелых заготовок, характерных для судостроения.

Обработка деталей судовых механизмов требует высокой точности сопрягаемых поверхностей. Валы, фланцы, корпуса редукторов и другие ответственные детали изготавливаются с соблюдением строгих допусков. Система направляющих станка обеспечивает стабильность геометрических параметров даже при длительной непрерывной работе.

Работа с коррозионностойкими сталями составляет значительную часть задач в судостроении. Эти материалы отличаются повышенной вязкостью и склонностью к налипанию на режущий инструмент. Система подачи СОЖ через шпиндель обеспечивает эффективное охлаждение зоны резания и удаление стружки, что критично при обработке нержавеющих сталей.

Крупногабаритные сварные конструкции после сварочных операций требуют механической обработки для обеспечения точности размеров и качества поверхности. Остаточные напряжения в сварных швах могут вызывать деформации заготовки в процессе резания. Жесткая конструкция станка и мощный привод главного движения позволяют компенсировать эти неблагоприятные факторы.

6.3 Энергетическое машиностроение

Энергетическое машиностроение предъявляет особые требования к точности и надежности обрабатываемых деталей. Портальный центр KMT KPM 1540 эффективно справляется с изготовлением деталей турбин и генераторов, где даже минимальные отклонения от заданной геометрии могут привести к снижению эффективности или аварийным ситуациям.

Элементы трубопроводной арматуры, такие как корпуса задвижек, клапанов и регулирующих устройств, часто имеют сложную внутреннюю геометрию. Поворотная головка станка позволяет обрабатывать внутренние поверхности под различными углами, обеспечивая требуемую шероховатость и точность размеров. Это особенно важно для арматуры, работающей под высоким давлением.

Корпусные детали насосов и компрессоров характеризуются большими габаритами и сложной формой проточной части. Трехосевая обработка с возможностью поворота головки позволяет формировать плавные переходы между различными сечениями, что критично для эффективной работы гидравлических машин. Качество поверхности проточной части напрямую влияет на КПД насосов и компрессоров.

Обработка жаропрочных сплавов, применяемых в энергетическом оборудовании, требует особого подхода к выбору режимов резания. Эти материалы склонны к упрочнению в процессе обработки и имеют низкую теплопроводность. Мощный шпиндель станка обеспечивает стабильное резание даже при пониженных скоростях, необходимых для обработки жаропрочных сплавов.

6.4 Автомобильная промышленность

В автомобильной промышленности портальный фрезерный центр находит применение при изготовлении штампов и пресс-форм для производства кузовных деталей. Большая рабочая зона станка позволяет обрабатывать крупные штамповые блоки за одну установку, что повышает точность сопряжения между верхней и нижней частями штампа.

Приспособления и оснастка для автомобильного производства требуют высокой точности изготовления. Сборочные приспособления, контрольные калибры и другая технологическая оснастка обрабатываются с жесткими допусками. Повторяемость позиционирования станка обеспечивает стабильность размеров даже при серийном изготовлении однотипных деталей.

Детали двигателей большого объема, применяемых в коммерческом транспорте, отличаются значительными габаритами. Блоки цилиндров грузовых автомобилей, тракторов и спецтехники требуют точной обработки посадочных поверхностей и отверстий. Жесткая портальная конструкция станка исключает деформации при обработке массивных чугунных заготовок.

Элементы коммерческого транспорта, такие как рамы шасси, кронштейны подвески и другие силовые детали, изготавливаются из высокопрочных сталей. Эти материалы требуют значительных усилий резания, которые обеспечивает мощный привод станка. Большие размеры деталей коммерческого транспорта хорошо согласуются с возможностями рабочей зоны KMT KPM 1540.

6.5 Общее машиностроение

Станины и корпуса крупных станков представляют собой массивные чугунные или стальные отливки, требующие точной механической обработки направляющих поверхностей и посадочных мест. Портальная схема станка обеспечивает необходимую жесткость при обработке таких тяжелых заготовок. Точность направляющих поверхностей станин напрямую влияет на точность изготавливаемых на этих станках деталей.

Детали подъемно-транспортного оборудования часто имеют большие габариты и сложную конфигурацию. Барабаны лебедок, корпуса редукторов кранов, элементы мостовых конструкций требуют обработки с высокой точностью. Возможность обработки заготовок длиной до 4 метров делает станок подходящим для изготовления многих деталей подъемных механизмов.

Элементы металлургического оборудования работают в условиях высоких температур и механических нагрузок. Валки прокатных станов, корпуса доменных механизмов, детали сталеплавильного оборудования изготавливаются из специальных сталей и требуют точной обработки. Мощность станка позволяет эффективно обрабатывать такие ответственные детали.

Нестандартное оборудование по чертежам заказчика часто представляет наибольшую сложность для производства. Единичные детали сложной формы требуют гибкости в программировании и настройке технологического процесса. Система ЧПУ FANUC обеспечивает возможность быстрого программирования даже самых сложных траекторий обработки, что критично для мелкосерийного и единичного производства.





7. Экономические аспекты и производительность

7.1 Производительность обработки

Портальный фрезерный центр KMT KPM 1540 демонстрирует значительные преимущества в производительности по сравнению с традиционными методами обработки крупногабаритных деталей. Обычные консольно-фрезерные станки при работе с заготовками больших размеров требуют многократных переустановок, что увеличивает общее время изготовления детали и снижает точность из-за накопления погрешностей базирования.

Возможность обработки заготовок размером до 4100×1650×800 мм за одну установку кардинально меняет подход к технологическому процессу. Детали, которые ранее требовали разделения на несколько частей с последующей сборкой, теперь могут изготавливаться цельными. Это не только сокращает время обработки, но и повышает жесткость готовых изделий, что особенно важно для ответственных конструкций.

Коэффициент использования машинного времени при работе на портальном центре достигает высоких значений благодаря автоматизации процесса смены инструмента и возможности программирования сложных циклов обработки. Время простоев сводится к минимуму, поскольку большинство операций выполняется в автоматическом режиме. Оператор может заниматься подготовкой следующей заготовки, пока станок обрабатывает текущую деталь.

Влияние размеров заготовки на эффективность работы станка имеет прямую зависимость. Чем крупнее обрабатываемая деталь, тем более выражены преимущества портальной схемы. При обработке небольших заготовок эффективность может быть ниже из-за относительно больших вспомогательных времен, связанных с размерами станка. Оптимальное использование оборудования достигается при обработке деталей, занимающих значительную часть рабочей зоны.

Многооперационная обработка за одну установку является ключевым преимуществом современных обрабатывающих центров. KMT KPM 1540 способен выполнять фрезерование, сверление, растачивание и нарезание резьбы без переустановки заготовки. Поворотная головка расширяет технологические возможности, позволяя обрабатывать поверхности под различными углами. Это особенно ценно при изготовлении сложных корпусных деталей с множеством отверстий и карманов.

7.2 Экономическая эффективность

Снижение количества переустановок напрямую влияет на экономические показатели производства. Каждая переустановка заготовки требует времени на базирование, выверку и контроль положения, что составляет значительную долю в общем времени изготовления. Портальный центр позволяет исключить большинство промежуточных переустановок, сокращая трудозатраты и повышая точность готовых деталей.

Уменьшение ручного труда достигается за счет автоматизации процессов обработки и высокой степени программирования технологических операций. Оператор станка выполняет преимущественно функции контроля и наладки, в то время как основные операции резания выполняются в автоматическом режиме. Это позволяет одному специалисту обслуживать несколько единиц оборудования или заниматься подготовительными операциями.

Повышение качества и точности обработки имеет долгосрочный экономический эффект. Детали, изготовленные с более высокой точностью, требуют меньше доработок и имеют больший ресурс работы в составе готовых изделий. Снижение количества брака и доработок напрямую влияет на себестоимость продукции. Стабильная точность обработки также позволяет сократить припуски на механическую обработку при проектировании заготовок.

Сокращение производственного цикла является комплексным результатом всех перечисленных факторов. Детали, изготовление которых ранее занимало несколько недель с учетом межоперационного пролеживания и переналадок, могут быть изготовлены за несколько дней. Это особенно важно для предприятий, работающих в условиях сжатых сроков поставки или изготавливающих продукцию под заказ.

Дополнительный экономический эффект достигается за счет сокращения производственных площадей. Один портальный центр может заменить несколько единиц традиционного оборудования, что снижает затраты на аренду или строительство производственных помещений. Упрощается также система транспортировки заготовок и деталей между рабочими местами.

7.3 Окупаемость инвестиций

Факторы, влияющие на окупаемость портального фрезерного центра, включают в себя объем производства, сложность изготавливаемых деталей, стоимость трудовых ресурсов и альтернативные способы изготовления продукции. Высокая стоимость оборудования требует тщательного анализа экономической целесообразности его приобретения для каждого конкретного предприятия.

Предприятия с большим объемом обработки крупногабаритных деталей получают наиболее быструю окупаемость инвестиций. Серийное производство корпусных деталей, элементов строительных конструкций или компонентов транспортных средств обеспечивает высокую загрузку оборудования и соответственно быстрый возврат вложенных средств.

Сравнение с альтернативными технологиями должно учитывать не только прямые затраты на оборудование, но и сопутствующие расходы. Использование нескольких станков меньшего размера требует дополнительных затрат на оснастку, большего количества операторов и увеличенных производственных площадей. Портальный центр, несмотря на высокую первоначальную стоимость, может оказаться более экономичным решением в долгосрочной перспективе.

Субподрядные предприятия, специализирующиеся на механической обработке по заказам сторонних организаций, могут рассчитывать на окупаемость за счет расширения номенклатуры выполняемых работ. Возможность обработки крупногабаритных деталей открывает доступ к новым заказчикам и более дорогостоящим контрактам.

Возможности лизинга и финансирования существенно влияют на привлекательность инвестиций в дорогостоящее оборудование. Лизинговые схемы позволяют распределить затраты на приобретение на несколько лет, что снижает нагрузку на оборотные средства предприятия. Государственные программы поддержки промышленности могут предусматривать льготное финансирование или частичную компенсацию затрат на техническое перевооружение.

Расчет окупаемости должен учитывать не только прямую экономию от использования оборудования, но и дополнительные возможности для развития бизнеса. Повышение технологического уровня предприятия может привести к получению новых заказов, недоступных при использовании устаревшего оборудования. Это особенно актуально для предприятий, работающих в высокотехнологичных отраслях с жесткими требованиями к качеству и точности продукции.

8. Эксплуатация и техническое обслуживание

8.1 Требования к производственным площадям

Габариты станка 13800×3500×4200 мм определяют минимальные требования к производственным помещениям. Для обеспечения нормальной эксплуатации необходимо предусмотреть дополнительное пространство вокруг станка для размещения заготовок, готовых деталей и обслуживающего персонала. Рекомендуемая площадь цеха должна составлять не менее 200 квадратных метров с высотой потолков от 6 метров.

Расположение станка в производственном помещении должно обеспечивать удобный подъезд крановой техники для установки и снятия крупногабаритных заготовок. Грузоподъемность мостового крана должна соответствовать максимальной массе обрабатываемых деталей с учетом веса приспособлений. Пролет крана должен перекрывать всю рабочую зону станка с необходимыми технологическими зазорами.

Требования к фундаменту портального фрезерного центра связаны с необходимостью обеспечения виброустойчивости и температурной стабильности. Фундамент должен быть выполнен из железобетона толщиной не менее 1,5 метра с армированием стальной арматурой. Между фундаментом станка и основанием цеха необходимо предусмотреть виброизолирующий слой для исключения передачи вибраций на соседнее оборудование.

Глубина фундамента определяется геологическими условиями площадки и должна обеспечивать стабильность основания при динамических нагрузках. В регионах с глубоким промерзанием грунта фундамент должен закладываться ниже глубины промерзания. Поверхность фундамента выполняется с высокой точностью плоскостности для обеспечения правильной установки станка.

Подключение коммуникаций включает в себя электроснабжение, подачу сжатого воздуха, систему охлаждения и удаления стружки. Электропитание станка требует трехфазной сети напряжением 380В с установленной мощностью около 40 кВт. Качество электроснабжения должно соответствовать требованиям системы ЧПУ по стабильности напряжения и частоты.

Система подачи сжатого воздуха должна обеспечивать давление 6-8 атмосфер с производительностью компрессора не менее 500 литров в минуту. Воздух должен быть очищен от влаги и масла с помощью соответствующих фильтров. Система охлаждения требует подключения к водопроводу или замкнутому контуру охлаждения с чиллером.

Система удаления стружки является критически важной для нормальной работы станка. Конвейер удаления стружки должен иметь достаточную производительность для транспортировки больших объемов металлической стружки, образующейся при обработке крупногабаритных заготовок. Необходимо предусмотреть промежуточные накопители стружки и систему ее прессования для удобства утилизации.

8.2 Персонал и квалификация

Требования к квалификации операторов портального фрезерного центра существенно выше, чем для традиционных станков. Оператор должен иметь среднее специальное или высшее техническое образование с опытом работы на станках с ЧПУ не менее трех лет. Знание основ программирования в кодах G и M является обязательным требованием для самостоятельной работы.

Понимание технологических процессов механической обработки включает в себя знание свойств обрабатываемых материалов, особенностей работы различных типов режущего инструмента и методов контроля качества изготавливаемых деталей. Оператор должен уметь выбирать оптимальные режимы резания для различных материалов и операций обработки.

Навыки чтения технических чертежей и понимания требований технологической документации являются основой для качественного выполнения работ. Оператор должен уметь анализировать конструкцию детали и определять последовательность технологических операций для ее изготовления.

Программирование и наладка станка требуют глубокого понимания возможностей системы ЧПУ FANUC. Программист-наладчик должен владеть навыками создания управляющих программ в различных системах CAD/CAM, уметь оптимизировать траектории движения инструмента и настраивать параметры обработки. Знание макропрограммирования позволяет создавать универсальные циклы для типовых операций.

Наладка станка включает в себя установку и выверку заготовки, настройку инструмента, проверку управляющей программы в холостом режиме. Наладчик должен уметь пользоваться измерительными приборами для контроля размеров и геометрии обрабатываемых деталей. Понимание работы всех систем станка необходимо для быстрого устранения возможных неисправностей.

Техническое обслуживание портального центра требует участия механиков высокой квалификации, знакомых с особенностями конструкции данного типа оборудования. Механик должен понимать принципы работы систем ЧПУ, сервоприводов, гидравлических и пневматических систем. Навыки работы с электронными системами диагностики необходимы для выявления и устранения неисправностей.

Обучение персонала должно проводиться на базе учебных центров производителя оборудования или специализированных технических учебных заведений. Теоретическая подготовка должна сочетаться с практическими занятиями на реальном оборудовании. Периодическое повышение квалификации позволяет персоналу осваивать новые технологии и методы работы.

8.3 Техническое обслуживание

Регламентные работы по техническому обслуживанию портального фрезерного центра выполняются согласно рекомендациям производителя с определенной периодичностью. Ежедневное обслуживание включает в себя проверку уровня смазочных материалов, состояния режущего инструмента и работоспособности систем безопасности. Внешний осмотр станка позволяет выявить видимые повреждения или утечки рабочих жидкостей.

Еженедельное обслуживание предусматривает более детальную проверку механических узлов, очистку направляющих от загрязнений и проверку точности позиционирования по осям. Контроль натяжения приводных ремней и состояния электрических соединений входит в перечень еженедельных работ. Проверка работы системы удаления стружки и очистка фильтров также выполняется еженедельно.

Месячное техническое обслуживание включает замену фильтров системы смазки, проверку состояния шарико-винтовых передач и направляющих. Калибровка датчиков положения и проверка работы системы автоматической смены инструмента выполняется ежемесячно. Анализ журналов работы системы ЧПУ позволяет выявить потенциальные проблемы на ранней стадии.

Смазка и заправка СОЖ требуют постоянного внимания для обеспечения нормальной работы станка. Система централизованной смазки должна регулярно пополняться качественными смазочными материалами, рекомендованными производителем. Загрязнение смазки абразивными частицами может привести к преждевременному износу направляющих и других трущихся деталей.

Система подачи СОЖ требует регулярной замены рабочей жидкости и очистки резервуара от накопившихся загрязнений. Концентрация эмульсии должна поддерживаться в рекомендованных пределах для обеспечения эффективного охлаждения и смазки зоны резания. Бактериологическое загрязнение СОЖ может привести к неприятному запаху и снижению качества обработки.

Калибровка и поверка точности станка выполняется с использованием специальных измерительных приборов и эталонных деталей. Периодичность поверки определяется требованиями производства и может составлять от нескольких месяцев до года. Лазерные интерферометры позволяют измерить точность позиционирования по всем осям с высокой точностью.

Проверка геометрической точности станка включает в себя измерение перпендикулярности осей, плоскостности рабочего стола и точности позиционирования поворотной головки. Отклонения от нормативных значений требуют регулировки соответствующих узлов станка. Документирование результатов поверки необходимо для контроля изменения точностных характеристик во времени.

Замена изнашиваемых элементов должна выполняться до наступления критического износа. Направляющие элементы, уплотнения, фильтры и другие расходные материалы имеют определенный ресурс работы. Своевременная замена этих элементов предотвращает более серьезные поломки и дорогостоящий ремонт. Наличие складского запаса основных расходных материалов обеспечивает непрерывность производственного процесса.

9. Конкуренты и аналоги

Место KMT среди производителей портальных станков определяется балансом между техническими характеристиками, качеством изготовления и стоимостью оборудования. Компания занимает среднюю позицию в сегменте портальных фрезерных центров, предлагая техническое решение, которое сочетает надежность конструкции с доступной ценой. Это делает станки KMT привлекательными для предприятий среднего размера, которым необходимо современное оборудование без переплаты за избыточные функции.

Рынок портальных фрезерных центров характеризуется четким разделением на сегменты по уровню технической сложности и стоимости. В премиальном сегменте доминируют немецкие и швейцарские производители, предлагающие оборудование с максимальными точностными характеристиками и широким спектром дополнительных функций. Средний сегмент представлен европейскими и некоторыми азиатскими компаниями, включая KMT.

Стратегия позиционирования KMT KPM 1540 основана на предложении оптимального соотношения технических возможностей и цены. Станок обеспечивает выполнение большинства задач механической обработки крупногабаритных деталей без избыточных функций, которые могут потребоваться только в специфических применениях. Такой подход позволяет снизить стоимость оборудования и сделать его доступным для более широкого круга потребителей.

Сравнение с европейскими аналогами показывает, что станки немецких производителей обычно превосходят KMT KPM 1540 по точностным характеристикам и скорости обработки. Однако разница в цене может достигать 50-100%, что не всегда оправдано с экономической точки зрения. Для многих применений точность ±0,005 мм, которую обеспечивает KMT, является достаточной для выполнения технических требований.

Итальянские производители портальных станков традиционно специализируются на оборудовании для обработки камня и композитных материалов, но также предлагают решения для металлообработки. Их станки часто отличаются высокой скоростью обработки, но могут уступать в жесткости конструкции при работе с тяжелыми заготовками из стали и чугуна.

Азиатские производители и их предложения представляют наиболее динамично развивающийся сегмент рынка. Китайские, тайваньские и корейские компании предлагают портальные станки с характеристиками, близкими к европейским аналогам, но по значительно более низким ценам. Качество изготовления азиатского оборудования за последние годы существенно улучшилось, что делает его серьезным конкурентом для европейских производителей.

Японские производители занимают особое место на рынке, предлагая высокотехнологичные решения с интеграцией систем искусственного интеллекта и адаптивного управления. Их оборудование обычно имеет высокую стоимость, но обеспечивает максимальную производительность и качество обработки.

Российские альтернативы в сегменте портальных фрезерных центров представлены ограниченно. Отечественные производители в основном специализируются на модернизации существующего оборудования или производстве станков по лицензиям зарубежных компаний. Полностью российские разработки в этом сегменте встречаются редко и обычно уступают зарубежным аналогам по техническому уровню.

9.2 Технические преимущества

Конструктивные решения, применяемые в KMT KPM 1540, отражают современные тенденции в станкостроении с учетом требований экономической эффективности. Портальная схема с расстоянием между колоннами 1600 мм обеспечивает оптимальный баланс между жесткостью конструкции и ее материалоемкостью. Это позволяет достичь необходимых точностных характеристик при разумной стоимости станка.

Применение линейных направляющих по оси X в сочетании с направляющими скольжения по оси Y представляет собой компромиссное решение, которое обеспечивает хорошие динамические характеристики при приемлемых затратах на изготовление. Линейные направляющие обеспечивают высокую точность и плавность движения, в то время как направляющие скольжения по оси Y способны воспринимать большие нагрузки от веса портала.

Шарико-винтовые передачи класса точности C7 соответствуют требованиям большинства применений и обеспечивают достаточную точность позиционирования. Использование более точных ШВП класса C5 или C3 значительно увеличило бы стоимость станка без существенного улучшения функциональных возможностей для типовых задач обработки.

Система ЧПУ FANUC является признанным стандартом в отрасли и обеспечивает высокую надежность управления станком. Операторы, знакомые с системами FANUC, могут быстро освоить работу на новом оборудовании, что снижает затраты на обучение персонала. Широкая распространенность этих систем также облегчает техническое обслуживание и ремонт.

Соотношение цена/качество является основным конкурентным преимуществом KMT KPM 1540. Станок предлагает функциональность, достаточную для решения большинства производственных задач, по цене, которая существенно ниже премиальных европейских аналогов. Это делает оборудование привлекательным для предприятий с ограниченным бюджетом на техническое перевооружение.

Мощность шпинделя 25 кВт обеспечивает эффективную обработку широкого спектра материалов, включая труднообрабатываемые сплавы. Этот параметр находится в оптимальном диапазоне для станков данного класса - достаточно для выполнения тяжелых операций, но не избыточно для типовых задач фрезерования.

Надежность и долговечность конструкции обеспечиваются использованием качественных комплектующих и проверенных технических решений. Производитель не стремится к внедрению новейших технологий, которые могут быть недостаточно отработаны, предпочитая надежные и проверенные временем решения. Это снижает риск возникновения неожиданных поломок и обеспечивает стабильную работу оборудования.

Поворотная головка на 90° расширяет технологические возможности станка без существенного усложнения конструкции. Полуавтоматическое управление поворотом является компромиссом между функциональностью и стоимостью. Полностью автоматические поворотные головки имеют значительно более высокую цену и требуют сложного программирования.

Сервисная поддержка KMT обеспечивается через сеть региональных представителей и сервисных центров. Доступность запасных частей и квалифицированного сервиса является важным фактором при выборе оборудования. Время реагирования на заявки о техническом обслуживании обычно составляет 24-48 часов, что приемлемо для большинства производственных предприятий.

Гарантийные обязательства производителя включают в себя бесплатное устранение дефектов изготовления в течение 12 месяцев с момента ввода станка в эксплуатацию. Расширенная гарантия на отдельные узлы, такие как шпиндель или система ЧПУ, может предоставляться на более длительный срок. Обучение операторов и наладчиков обычно входит в стоимость поставки оборудования.

10. Возможности модернизации

Установка дополнительных осей представляет собой наиболее распространенный способ расширения функциональных возможностей портального фрезерного центра. Базовая трехосевая конфигурация KMT KPM 1540 может быть дополнена поворотным столом, обеспечивающим четвертую ось вращения. Это позволяет обрабатывать цилиндрические и конические поверхности, а также выполнять операции по нескольким сторонам заготовки без ее переустановки.

Конструкция станка предусматривает возможность установки поворотного стола диаметром до 1200 мм с нагрузочной способностью до 2000 кг. Система ЧПУ FANUC поддерживает управление дополнительными осями без существенных изменений в аппаратной части. Интеграция поворотного стола требует соответствующего программного обеспечения для расчета траекторий многокоординатной обработки.

Пятая ось может быть реализована через установку наклонно-поворотного стола или модернизацию существующей поворотной головки шпинделя. Наклонно-поворотный стол обеспечивает наклон заготовки в пределах ±30°, что существенно расширяет возможности обработки сложных поверхностей. Модернизация поворотной головки до полноценной пятой оси требует более серьезных конструктивных изменений и соответствующих инвестиций.

Интеграция с роботизированными системами открывает перспективы автоматизации загрузки и выгрузки заготовок. Промышленный робот с грузоподъемностью 100-200 кг может обслуживать станок в автоматическом режиме, что особенно эффективно при серийном производстве деталей средних размеров. Робот может выполнять не только транспортные операции, но и контрольные измерения готовых деталей.

Координация работы робота и станка требует интеграции их систем управления через промышленную сеть. Система безопасности должна исключать возможность столкновения робота с движущимися частями станка. Программирование совместной работы робота и станка требует специальных навыков и соответствующего программного обеспечения.

Системы автоматической смены заготовок могут быть реализованы в виде поддонных систем или автоматических складов заготовок. Поддонная система позволяет подготавливать следующую заготовку на отдельном столе, пока станок обрабатывает текущую деталь. Автоматическая смена поддонов сокращает вспомогательное время и повышает коэффициент использования станка.

Автоматический склад заготовок представляет собой более сложное решение, которое может включать в себя систему транспортировки заготовок, их идентификации и автоматического базирования на рабочем столе станка. Такие системы целесообразны при обработке большого количества различных деталей в условиях гибкого автоматизированного производства.

Цифровизация и концепция Industry 4.0 предполагают интеграцию станка в единую информационную систему предприятия. Современные системы ЧПУ поддерживают передачу данных о состоянии станка, ходе выполнения программ обработки и диагностической информации в реальном времени. Это позволяет организовать централизованный мониторинг работы всего парка оборудования.

Сбор и анализ данных о работе станка позволяет оптимизировать режимы обработки, планировать техническое обслуживание и прогнозировать возможные неисправности. Системы аналитики могут выявлять закономерности в работе оборудования и предлагать рекомендации по повышению эффективности производства.

Адаптивное управление процессом резания представляет собой технологию следующего поколения, которая позволяет автоматически корректировать параметры обработки в зависимости от текущих условий резания. Датчики вибрации, температуры и усилий резания предоставляют информацию о состоянии процесса, на основе которой система управления может изменять подачу, скорость резания или траекторию движения инструмента.

Применение адаптивного управления особенно эффективно при обработке заготовок с переменными припусками или неоднородными свойствами материала. Система может автоматически увеличивать подачу на участках с малыми припусками и снижать ее при встрече с твердыми включениями или литейной коркой. Это позволяет оптимизировать время обработки и продлить ресурс режущего инструмента.

Технология адаптивного управления требует установки дополнительных датчиков и модернизации системы ЧПУ. Алгоритмы обработки сигналов датчиков и принятия решений об изменении параметров резания должны быть адаптированы к конкретным условиям обработки. Внедрение таких систем требует значительных инвестиций и высокой квалификации обслуживающего персонала.

Системы искусственного интеллекта в станкостроении находятся на стадии активного развития и внедрения. Машинное обучение может использоваться для оптимизации траекторий движения инструмента, прогнозирования износа режущего инструмента и автоматического выбора оптимальных режимов резания для различных материалов и геометрий деталей.

Нейронные сети могут обучаться на больших массивах данных о процессах обработки и находить скрытые закономерности, которые не очевидны для человека. Это позволяет достигать более высокой производительности и качества обработки по сравнению с традиционными методами программирования станков.

Экспертные системы могут помогать операторам в диагностике неисправностей и выборе оптимальных решений в нестандартных ситуациях. База знаний экспертной системы может включать в себя опыт лучших специалистов по наладке и эксплуатации оборудования, что особенно ценно для предприятий с дефицитом квалифицированных кадров.

Предиктивная диагностика основана на анализе трендов изменения различных параметров работы станка для прогнозирования возможных отказов оборудования. Вибрационная диагностика позволяет выявлять развивающиеся дефекты подшипников, неbalance вращающихся деталей и другие механические неисправности на ранней стадии их развития.

Анализ потребления электроэнергии может указывать на изменения в работе приводов, износ режущего инструмента или другие отклонения от нормального режима работы. Температурный мониторинг критических узлов станка позволяет выявлять проблемы в системах охлаждения или смазки до наступления серьезных повреждений.

Предиктивная диагностика позволяет переходить от планово-предупредительного ремонта к обслуживанию по фактическому состоянию оборудования. Это снижает затраты на техническое обслуживание и исключает незапланированные простои из-за внезапных отказов оборудования.

Интернет вещей в производстве предполагает подключение всех единиц оборудования к единой сети для обмена данными и координации их работы. Станки могут автоматически передавать информацию о выполненных операциях в систему планирования производства, которая корректирует план работы других единиц оборудования в реальном времени.

Умные инструменты с встроенными датчиками могут передавать информацию о своем состоянии непосредственно в систему управления станком. Это позволяет автоматически корректировать режимы резания при изменении состояния инструмента и своевременно выполнять его замену до наступления критического износа.

Цифровые двойники станков представляют собой виртуальные модели, которые в реальном времени отражают состояние и поведение реального оборудования. Цифровой двойник может использоваться для моделирования различных сценариев работы, оптимизации программ обработки и обучения операторов без риска повреждения реального оборудования.

Облачные технологии позволяют централизованно хранить и обрабатывать большие объемы данных о работе оборудования. Удаленный мониторинг и диагностика становятся возможными благодаря передаче данных в облачные сервисы, где они анализируются с использованием мощных вычислительных ресурсов и современных алгоритмов машинного обучения.


Помощь
^
