Когда турбина «не в балансе»: практическое руководство по выявлению скрытого брака

Балансировка турбокомпрессора — это процесс, который напрямую определяет срок службы и стабильность работы всей системы наддува. При вращении ротора на скоростях, достигающих десятков тысяч оборотов в минуту, малейшее смещение центра массы вызывает сильные вибрации. Эти вибрации постепенно разрушают подшипники, уплотнения, валы и даже корпус турбины. Поэтому правильно выполненная балансировка — это не просто этап ремонта, а гарантия того, что двигатель будет работать ровно, без потери мощности и лишнего шума.

Для станции технического обслуживания важно уметь отличать исправную турбину от той, которая после ремонта осталась небалансированной. От этого зависит не только качество обслуживания клиентов, но и репутация мастерской. Иногда визуально турбина выглядит новой, а при установке на двигатель сразу проявляет симптомы, которые говорят о нарушении балансировки. В таких случаях мастер должен уметь быстро определить источник проблемы и предотвратить повторный ремонт.

Некачественная балансировка опасна тем, что разрушение узлов происходит постепенно, но необратимо. Вначале появляются легкие вибрации и шум, затем нарушается герметичность масляной системы, растет расход масла, появляются следы перегрева и нагар. В тяжелых случаях вал турбины может лопнуть, а обломки повредить лопасти компрессора.

Цель этой статьи — помочь специалистам СТО понимать, по каким признакам можно заподозрить отсутствие балансировки, как эти признаки проявляются и почему они возникают. Это не теоретическое руководство, а практическая инструкция, которую можно использовать при работе с клиентскими автомобилями.

Что такое балансировка турбокомпрессора

Турбокомпрессор — это узел, где вал, соединяющий колесо турбины и компрессора, вращается с огромной скоростью. В некоторых моделях частота вращения достигает 170 000 оборотов в минуту. При таких нагрузках даже микроскопический дисбаланс становится причиной сильных вибраций. Эти вибрации распространяются на подшипники, корпус и систему крепления, вызывая износ и перегрев. Поэтому балансировка — это точная технологическая операция, устраняющая неравномерное распределение массы ротора и обеспечивающая плавное вращение без биений.

Процесс балансировки проходит в два этапа. Сначала выполняется предварительная, или статическая, балансировка. На этом этапе компенсируется неравномерность массы отдельных компонентов — колеса компрессора, колеса турбины, вала. Детали проверяются отдельно, их вес выравнивается механическим способом: удалением микроскопических фрагментов материала или добавлением балансировочных корректировок. Цель статической балансировки — чтобы каждая часть имела свой центр тяжести точно по оси вращения.

Затем проводится динамическая, или финишная, балансировка. На этом этапе ротор собирается в единый блок и тестируется на высокоскоростном стенде. В процессе вращения датчики фиксируют микровибрации, отклонения от оси, неравномерное распределение массы. На основе данных измерений вносятся точные корректировки. Эта операция требует прецизионного оборудования и высокой квалификации оператора.

Балансировка выполняется на специальных установках с лазерными или пьезоэлектрическими датчиками. Современные стенды позволяют видеть вибрации в реальном времени и оценивать точность балансировки в миллиграммах. Важно понимать, что простая сборка турбины без этой процедуры не может считаться полноценным ремонтом. Даже если детали новые, их совокупный дисбаланс может быть достаточным, чтобы через несколько часов работы узел вышел из строя.

Если балансировка не проведена или выполнена неточно, ротор вращается не по оси, создавая центробежные силы, которые буквально «раскачивают» вал. При этом увеличивается осевая и радиальная нагрузка на подшипники, а масляная пленка между поверхностями разрушается. Масло теряет свои свойства, появляется перегрев, а за ним — задиры и деформация деталей. Именно поэтому на СТО важно не только установить турбину, но и убедиться, что после ремонта она прошла динамическую балансировку с подтверждением данных.

Причины возникновения дисбаланса

Дисбаланс турбокомпрессора — результат нарушения равномерного распределения массы относительно оси вращения ротора. Это может происходить как на стадии эксплуатации, так и при ремонте или сборке. Причины дисбаланса можно условно разделить на три группы: механические, эксплуатационные и технологические.

Механические причины.
Основной источник — естественный износ деталей. При длительной работе на высоких оборотах ротор испытывает постоянные центробежные нагрузки, что постепенно изменяет геометрию вала и рабочих колес. Даже незначительное искривление оси или износ посадочных мест подшипников вызывает смещение центра масс. Кроме того, на турбинных лопатках со временем может появляться эрозия — разрушение металла под воздействием горячих газов, что также нарушает баланс.
Эксплуатационные причины.
Даже новая турбина может быстро потерять баланс, если условия эксплуатации нарушены. Основные факторы — попадание посторонних частиц в систему, несвоевременная замена масла и фильтров, использование некачественных смазочных материалов. Песок, металлическая стружка или продукты сгорания топлива действуют как абразив, постепенно стачивая поверхности лопастей и вала. Масляное голодание или перегрев ускоряют износ подшипников, увеличивая зазоры и люфт. Всё это вызывает смещение центра тяжести ротора и появление вибраций.
Технологические причины.
Ошибки при сборке или ремонте — одна из частых причин дисбаланса. Если при установке турбины не были соблюдены допуски, детали собраны с перекосом, либо использованы несовместимые компоненты (например, ротор от одной модели и корпус от другой), добиться идеального вращения невозможно. Также часто встречается несоблюдение технологического момента затяжки гаек и болтов. Малейшее смещение компрессорного колеса относительно оси создаёт ощутимую неуравновешенность на высоких оборотах.

Следует учитывать, что дисбаланс может проявляться даже после профессионального ремонта, если не была проведена повторная динамическая балансировка собранного узла. Любое изменение массы — замена подшипников, уплотнений, шайб, даже незначительная правка вала — нарушает прежние параметры равновесия.

Таким образом, причина дисбаланса — это не всегда «сломанная турбина». Часто это совокупность факторов: естественного износа, ошибок в обслуживании и несоблюдения технологии ремонта. И именно поэтому ключевым этапом восстановления турбокомпрессора является точная динамическая балансировка после сборки, которая компенсирует все возможные отклонения.

Признаки небалансированной турбины

Распознать дисбаланс турбокомпрессора можно по ряду характерных симптомов, которые проявляются в работе двигателя и поведении автомобиля. Эти признаки нередко путают с другими неисправностями, поэтому важно понимать их природу и уметь отличить вибрации от, например, проблем с подушками двигателя или топливной системой.

Первое, что замечает водитель, — появление необычных шумов. При вращении небалансированного ротора слышен гул, свист или дребезг, особенно при наборе оборотов. Эти звуки возникают из-за микроколебаний, которые передаются на корпус турбокомпрессора и далее по всей системе. На холостом ходу шум может быть невыраженным, но при ускорении становится заметно сильнее.

Второй симптом — вибрации двигателя и кузова. Они ощущаются через руль, педали и даже сиденье. На высоких оборотах вибрации усиливаются, иногда приводят к разболчиванию крепежей или повреждению соединений воздуховодов. В сервисной практике часто встречаются случаи, когда из-за дисбаланса разрушались резиновые патрубки или трескались алюминиевые трубки системы наддува.

Третий признак — повышенный расход масла. Дисбаланс вызывает дополнительные нагрузки на подшипники и уплотнения, что приводит к их преждевременному износу. Масло начинает просачиваться в горячую часть турбины и сгорать, оставляя характерный сизый дым из выхлопной трубы. Иногда течь становится настолько сильной, что уровень масла падает за несколько сотен километров пробега.

Также стоит обратить внимание на падение мощности двигателя. Из-за вибраций нарушается герметичность соединений, снижается эффективность нагнетания воздуха, и блок управления фиксирует снижение давления наддува. При этом часто включается аварийный режим, ограничивающий обороты.

Дополнительными признаками могут быть повышенный шум подшипников, следы перегрева на корпусе и неравномерный износ лопастей. Эти признаки хорошо видны при визуальной диагностике на СТО. Например, если при вращении ротора чувствуется биение или осевой люфт, это почти наверняка говорит о нарушении балансировки.

Важно понимать, что все эти симптомы не возникают внезапно. Процесс дисбаланса развивается постепенно, и на ранних стадиях заметить его можно только по легкому шуму или слабой вибрации. Именно поэтому диагностика балансировки должна проводиться регулярно — особенно после ремонта турбокомпрессора или замены его узлов.

Последствия работы не отбалансированной турбины

Игнорирование дисбаланса турбокомпрессора приводит к цепочке разрушительных процессов, которые затрагивают не только сам узел, но и весь двигатель. Сначала последствия могут показаться незначительными, однако со временем они становятся критическими и требуют дорогостоящего ремонта.

Главная проблема — ускоренный износ подшипников и уплотнений. При вращении ротора с нарушенным центром тяжести нагрузка распределяется неравномерно: одна сторона подшипника постоянно испытывает избыточное давление, другая — практически не задействована. В результате смазочный слой нарушается, а металлические поверхности начинают тереться напрямую. Это вызывает перегрев, появление задиров и постепенное разрушение подшипников.

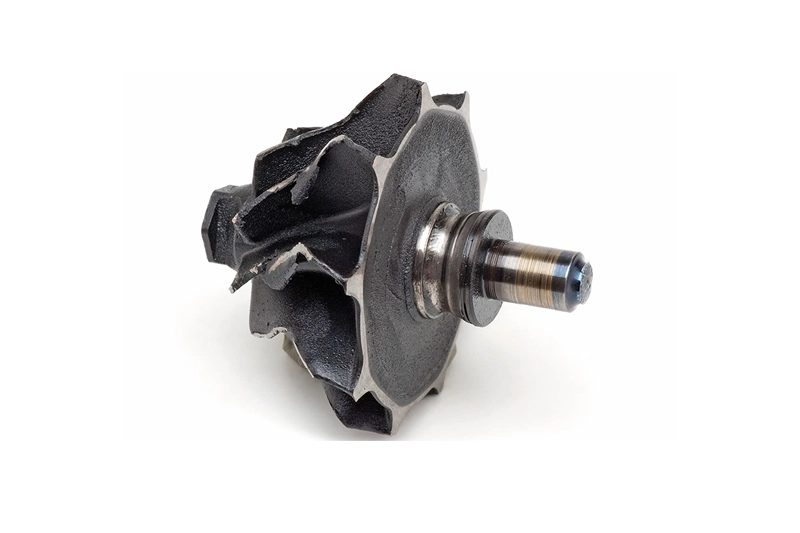

Вслед за этим страдает вал ротора. Вибрации, возникающие при дисбалансе, создают переменные нагрузки на вал, вызывая усталостные микротрещины. Со временем они развиваются в сколы и переломы, особенно в месте перехода от тонкой к более толстой части вала. При обрыве вала турбина мгновенно выходит из строя, а ее обломки могут повредить компрессорное колесо или попасть в двигатель.

Еще одно серьезное последствие — повреждение корпуса и геометрии турбокомпрессора. Сильные вибрации передаются на корпус, кронштейны и патрубки. Металл начинает испытывать циклические деформации, которые приводят к трещинам в местах сварки и крепления. В сервисной практике известны случаи, когда вибрации разрушали даже кронштейны крепления турбины к выпускному коллектору, из-за чего происходила утечка выхлопных газов и перегрев соседних узлов.

Кроме механических разрушений, дисбаланс влияет на параметры работы двигателя. Поскольку поток воздуха через компрессор становится нестабильным, нарушается топливно-воздушное соотношение. Это приводит к увеличению температуры выхлопных газов, неравномерному сгоранию смеси и дополнительной нагрузке на поршневую группу. Двигатель начинает «троить», теряет мощность и повышает расход топлива.

Если турбина продолжает работать в таком состоянии, масляная система также страдает. Разрушенные подшипники и уплотнения начинают пропускать масло в горячую часть турбины, где оно сгорает, оставляя нагар. Частицы нагара попадают в систему смазки и действуют как абразив, ускоряя износ других узлов двигателя.

Таким образом, последствия дисбаланса — это не только поломка турбокомпрессора, но и цепная реакция, которая может привести к капитальному ремонту двигателя. Любое отклонение в балансировке, даже минимальное, при высоких оборотах превращается в разрушительную силу. Поэтому профилактика и своевременная диагностика — единственный способ предотвратить эти последствия.

Диагностика дисбаланса

Выявить дисбаланс турбокомпрессора можно несколькими способами — от простых внешних признаков до точных инструментальных методов. Для станции технического обслуживания важно не только заметить симптомы, но и определить источник проблемы, чтобы отличить нарушение балансировки от других неисправностей двигателя.

Первым этапом всегда становится визуальная проверка и первичная диагностика на автомобиле. Мастер обращает внимание на шумы, вибрации и дымность выхлопа. При запуске двигателя с неисправной турбиной часто слышен нехарактерный свист, усиливающийся по мере роста оборотов. Если при этом наблюдаются утечки масла в зоне компрессора или следы нагара, это косвенно указывает на разбалансировку.

Следующий шаг — проверка люфта ротора. После демонтажа турбины мастер оценивает радиальный и осевой зазоры. При исправной балансировке ротор вращается свободно и без ощутимых биений. Даже небольшой перекос или повышенный люфт свидетельствуют о том, что нагрузка на подшипники распределяется неравномерно, а значит, баланс нарушен.

Для точной оценки состояния используется вибродиагностика. Это метод, при котором турбина устанавливается на специальный стенд, оборудованный датчиками вибрации. Измерения проводятся при разных скоростях вращения, что позволяет определить, на каких оборотах амплитуда колебаний возрастает. Виброграмма показывает характерные пики, соответствующие смещению центра масс. Такой способ позволяет не только подтвердить наличие дисбаланса, но и локализовать его источник — например, выявить, какая часть ротора создает перегрузку.

На профессиональных балансировочных стендах также применяется лазерное измерение биения вала. С помощью оптических датчиков фиксируется микроскопическое смещение оси вращения. Если биение превышает допустимое значение (обычно доли миллиметра), узел подлежит корректировке.

Еще один важный этап — контроль состояния рабочих колес. Повреждения, сколы или следы эрозии на лопатках компрессора и турбинного колеса указывают на то, что балансировка нарушена либо была выполнена неправильно. Даже потеря нескольких миллиграммов материала на одной из лопастей может изменить поведение ротора на высоких оборотах.

Опытный мастер всегда проводит комплексную оценку — сочетает визуальный осмотр, измерения зазоров и стендовые испытания. Только такой подход дает точное представление о состоянии турбокомпрессора. Простое вращение ротора вручную или субъективная оценка шума не могут заменить инструментальную диагностику.

Именно поэтому современные СТО, занимающиеся ремонтом турбин, оснащают рабочие зоны специализированными балансировочными станками, позволяющими проводить измерения и корректировку с высокой точностью. Без этого невозможно гарантировать стабильную работу узла после установки на двигатель.

Методы балансировки

Балансировка турбокомпрессора выполняется в несколько этапов, каждый из которых направлен на устранение отклонений массы и восстановление равновесия вращающихся элементов. Процесс требует высокой точности, поскольку ротор вращается с огромной скоростью — до двухсот тысяч оборотов в минуту. Даже малейшее смещение центра тяжести вызывает значительные вибрации, поэтому процедура проводится с применением специализированного оборудования.

Первый этап — предварительная (черновая) балансировка отдельных деталей. До сборки турбокомпрессора проверяются компрессорное и турбинное колеса, а также вал. Их устанавливают на балансировочный станок, который фиксирует зоны неравномерного распределения массы. Коррекция выполняется путем аккуратного снятия излишнего материала с утяжелённой стороны — обычно фрезеровкой, сверлением или шлифовкой. На этом этапе устраняются крупные отклонения, которые могли возникнуть при производстве или ремонте.

Следующий этап — предварительная сборка ротора и динамическая балансировка узла. После установки колёс на вал производится измерение вибраций при низкой скорости вращения. Это позволяет выявить и компенсировать смещение центра тяжести, вызванное неравномерной посадкой деталей. Корректировка массы выполняется аналогично: с утяжелённой стороны снимают микроскопический слой металла или добавляют балансировочные корректоры.

Затем проводится высокоскоростная (финишная) балансировка. Ротор устанавливается в корпус и испытывается на стенде при скоростях, близких к рабочим. В этот момент учитываются все факторы — сопротивление масла, центробежные силы, упругие деформации деталей. Высокоскоростная балансировка — наиболее важный этап, так как именно он позволяет достичь минимальных вибраций в реальных условиях эксплуатации.

Современные балансировочные стенды оснащаются датчиками вибрации и системой автоматического анализа, которая в режиме реального времени рассчитывает величину и угол дисбаланса. Программа выдает оператору точные координаты для корректировки, что исключает субъективные ошибки.

Иногда применяются комбинированные методы, когда статическая балансировка выполняется вручную, а окончательная корректировка — на автоматизированном стенде. Такой подход особенно эффективен для восстановления старых турбин, у которых геометрия элементов уже изменилась из-за износа.

Важно понимать, что балансировка должна проводиться после каждой разборки турбокомпрессора. Даже если заменялись только подшипники или кольца, изменение массы на доли грамма может нарушить равновесие. При профессиональном ремонте процедура выполняется обязательно, и только после успешного прохождения стендовых испытаний турбина считается готовой к установке.

В результате правильно проведенной балансировки ротор вращается без биений, подшипники работают в оптимальном режиме, а уровень вибраций не превышает допустимых норм. Это обеспечивает не только долгий срок службы турбины, но и стабильную работу двигателя без потери мощности и лишнего шума.

Профессиональное оборудование для балансировки

Современные станции технического обслуживания, специализирующиеся на ремонте турбокомпрессоров, используют оборудование, способное работать с высокой точностью и скоростью измерений. Балансировка — это не просто устранение вибраций, а восстановление точного соотношения массы вала, колёс и корпуса. Для этого применяются как универсальные, так и специализированные стенды, каждый из которых решает определённые задачи.

Основу процесса составляет низкоскоростной балансировочный станок. Он используется на ранних этапах, когда проверяются отдельные компоненты — ротор, вал или компрессорное колесо. Конструкция таких стендов проста: два опорных узла с роликами, на которых вращается деталь, датчики вибрации и электронный блок анализа. Станок определяет величину и направление дисбаланса, после чего оператор выполняет коррекцию. Эти устройства особенно удобны для черновой балансировки и не требуют сложного обслуживания.

Для окончательной настройки применяются высокоскоростные балансировочные стенды. Они моделируют реальные условия работы турбокомпрессора, раскручивая ротор до номинальных оборотов. Внутри корпуса циркулирует масло, обеспечивая гидродинамическую поддержку подшипников, как при установке на двигатель. Датчики вибрации фиксируют микроколебания, а программное обеспечение рассчитывает параметры корректировки. Высокоскоростная балансировка позволяет достичь минимальных вибраций и подтвердить пригодность турбины к эксплуатации.

Некоторые модели стендов оснащаются лазерными системами измерения биений и автоматической калибровкой, что особенно важно при работе с современными турбинами, имеющими малый допуск на несоосность. Программные комплексы таких установок ведут журнал измерений, сохраняют протоколы балансировки и позволяют отслеживать результаты для каждой турбины, что упрощает контроль качества и сертификацию ремонта.

Для мастерских, работающих с большим потоком заказов, незаменимы компактные балансировочные установки для картриджей CHRA. Эти устройства позволяют выполнять балансировку ротора в сборе без необходимости полной разборки турбокомпрессора. Они занимают минимум места и обеспечивают достаточную точность для большинства типовых моделей.

Вспомогательное оборудование играет не менее важную роль. К нему относятся установки для мойки деталей, стенды для проверки герметичности и утечек масла, а также системы измерения зазоров и биений. Без комплексного подхода невозможно гарантировать качественный результат, ведь балансировка — это не изолированный процесс, а часть общего цикла восстановления турбокомпрессора.

Использование профессиональных станков позволяет не только добиться точности, но и повысить эффективность работы. Оператор видит результаты в режиме реального времени, что сокращает количество итераций и снижает риск ошибок. Именно поэтому на современных СТО всё чаще внедряются автоматизированные системы, обеспечивающие воспроизводимость и документальное подтверждение качества выполненной балансировки.

Что делать, если турбина после ремонта ведёт себя подозрительно

При возникновении подозрений на некачественную балансировку турбокомпрессора важно действовать методично. Первым шагом становится проверка базовых систем, от которых зависит работа турбины. Необходимо удостовериться в исправности системы подачи масла, отсутствии засоров в масляных каналах и чистоте воздушного фильтра. Параллельно с этим проводится визуальный осмотр на предмет утечек воздуха или масла, а также проверка целостности патрубков и интеркулера. Эти простые действия помогают исключить внешние факторы, которые могут имитировать симптомы дисбаланса.

Если первичный осмотр не выявляет очевидных проблем, логично перейти к более детальной диагностике. На этом этапе полезно замерить давление наддува на разных режимах работы двигателя, используя штатные датчики или подключая внешнее диагностическое оборудование. Одновременно стоит оценить характер шума и вибраций, записав их проявления на различных оборотах. Когда косвенные признаки продолжают указывать на внутренние проблемы роторной группы, наиболее верным решением будет демонтаж турбокомпрессора для его специализированной проверки. Отправка узла в профильную мастерскую, располагающую современным балансировочным оборудованием, позволит объективно оценить состояние вала и крыльчаток.

В процессе общения с клиентом о возникшей ситуации рекомендуется воздерживаться от преждевременных выводов и категоричных обвинений в адрес предыдущих ремонтников. Гораздо продуктивнее описать выявленные симптомы и предложить алгоритм дальнейшей проверки. Такой подход позволяет сохранить конструктивный диалог и демонстрирует профессиональный подход к решению проблемы, фокусируясь на поиске объективной причины неисправности, а не на поиске виноватых.

Заключение

Сбалансированность роторного узла является фундаментальным условием для долговечной и корректной работы турбокомпрессора. Пренебрежение этим требованием на этапе ремонта сводит на нет все остальные усилия по восстановлению узла, какими бы качественными ни были использованные запчасти. Пять рассмотренных признаков — вибрации, аномальный шум, преждевременный износ подшипников, масляные утечки и нестабильность работы — служат четкими сигналами, побуждающими к немедленной и тщательной диагностике.

В конечном счете, внимательное отношение к вопросу балансировки со стороны сервисных специалистов представляет собой разумную инвестицию в репутацию и экономическую стабильность бизнеса. Работа с проверенными ремонтными центрами, которые предоставляют полную документацию, включая протоколы динамической балансировки, а также использование высококачественных масел и эффективных систем фильтрации, формирует надежную основу для безотказной работы турбины. Это не только экономит средства клиента на повторных ремонтах, но и укрепляет его доверие к мастерской, которая проявила ответственность и профессиональную осмотрительность.
