Вертикальные балансировочные станки

В отличие от горизонтальных, вертикальные балансировочные станки обеспечивают установку изделия в вертикальном положении. Это позволяет эффективно балансировать детали с асимметричным распределением массы и сложной геометрией, такие как диски, импеллеры и вентиляторы.

Вертикальные станки особенно подходят для задач, требующих высокой точности и надежности, поскольку вертикальное расположение детали минимизирует влияние гравитации на измерения и упрощает процесс фиксации. Это особенно важно для крупных и тяжелых деталей, которые трудно разместить горизонтально. Например, балансировка тяжелого турбинного диска на горизонтальном станке может быть затруднена из-за необходимости сложных креплений и поддержки, в то время как на вертикальном станке диск фиксируется проще.

Эти станки широко используются в различных отраслях, от производства автомобильных запчастей до авиации и энергетики.

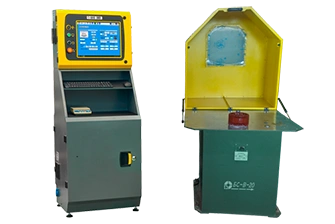

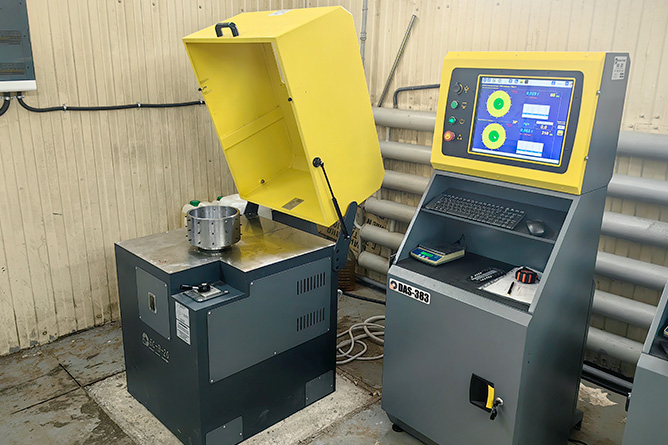

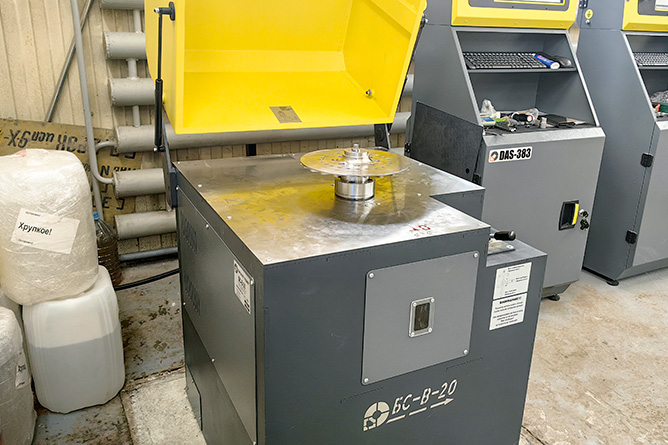

Вертикальные балансировочные станки предназначены для статической балансировки в динамическом режиме деталей, не имеющих собственных несущих поверхностей. Основные узлы и принцип действия аналогичны горизонтальным моделям, но с вертикальной осью вращения шпинделя, на конце которого находится зажимное устройство для фиксации детали в вертикальном положении.

Балансировка осуществляется с помощью датчиков, фиксирующих вибрации из-за дисбаланса. Эти данные анализируются, и определяется необходимость корректировки массы детали.

Станки различаются по допустимой массе и диаметру балансируемой детали, диапазону частот вращения, мощности привода и точности. Некоторые модели могут обрабатывать детали массой до нескольких сотен тонн и диаметром до нескольких метров, в то время как другие предназначены для меньших элементов.

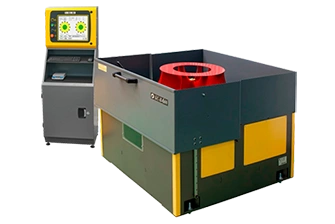

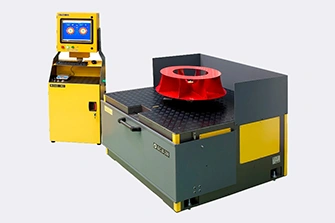

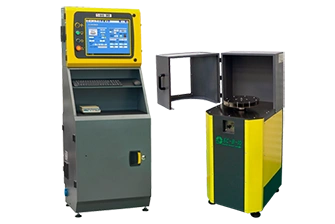

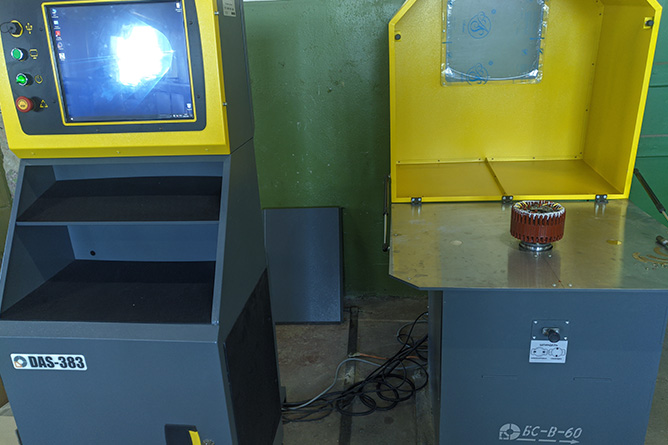

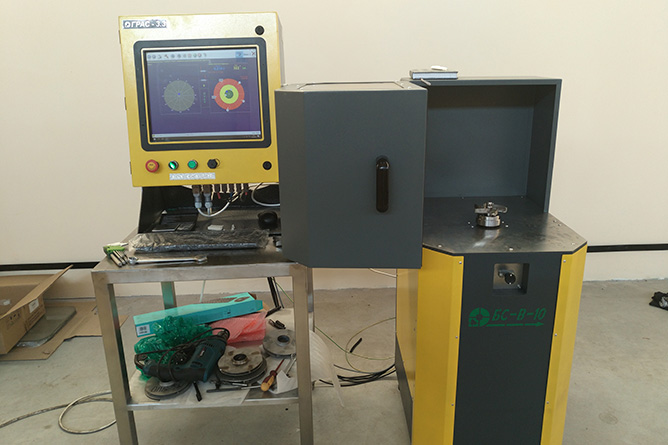

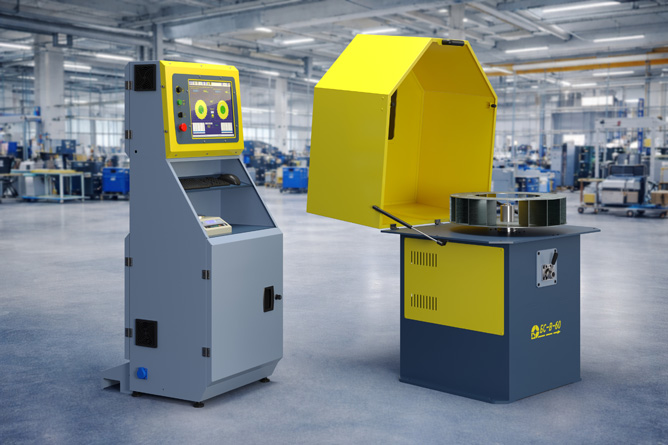

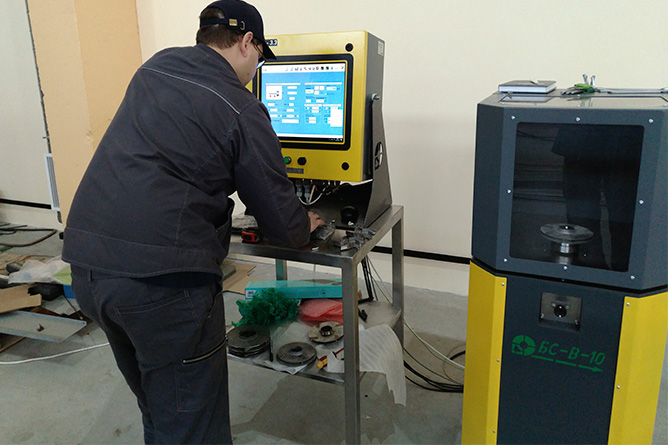

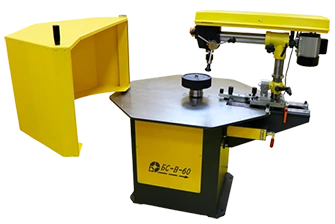

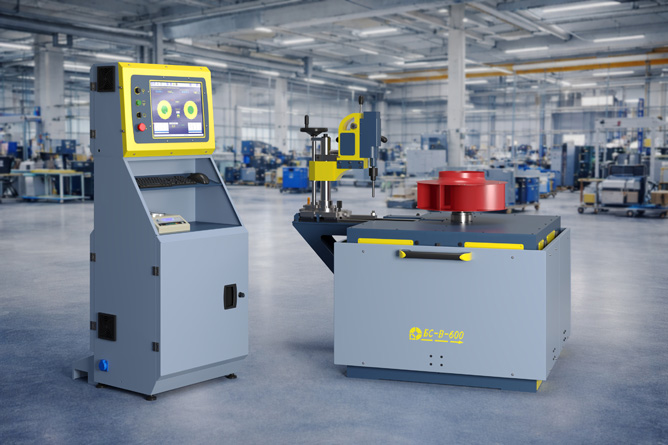

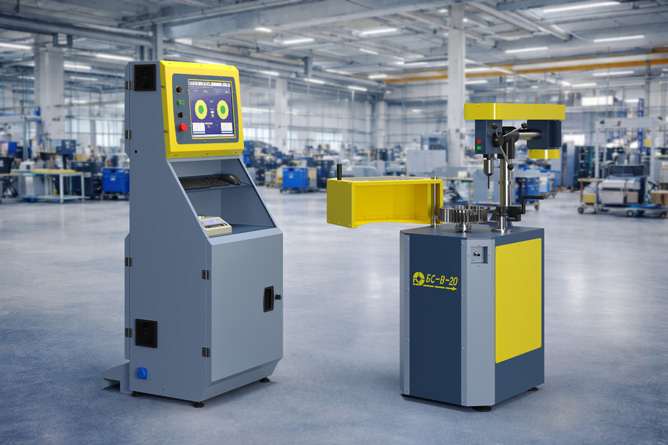

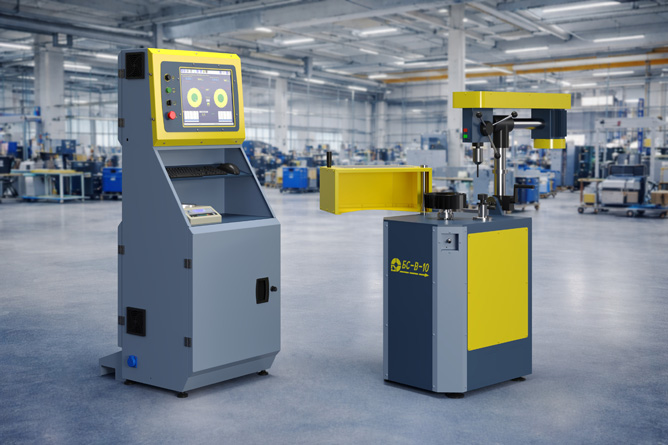

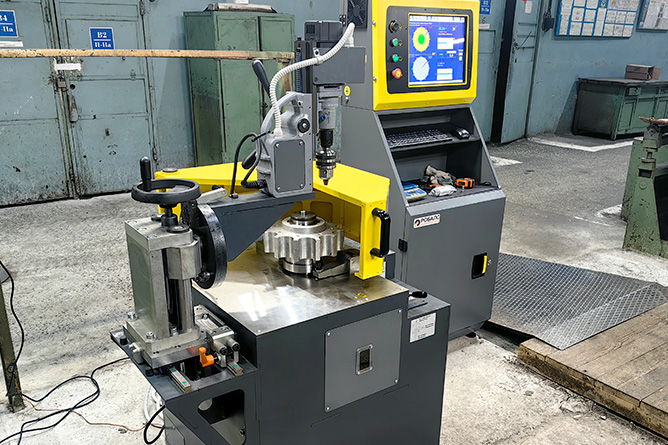

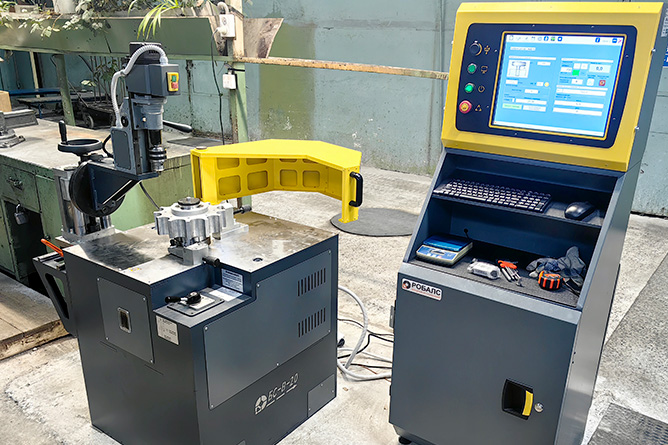

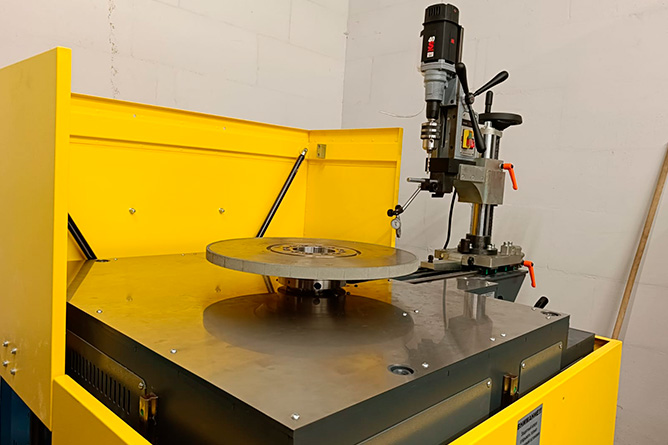

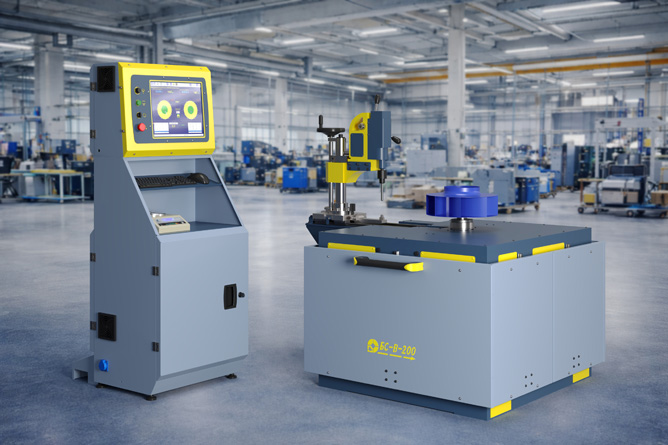

Большие модели часто оснащены сверлильной головкой, перемещающейся по вертикальным направляющим. Она используется для коррекции дисбаланса путём высверливания металла из детали, что может быть выполнено вручную или полуавтоматически.

Для высокочастотной балансировки гибких роторов на больших оборотах применяются специализированные станки с дорезонансными опорами и осевым приводом. Такие станки оснащены токовыми датчиками и герметичными камерами для уменьшения потерь мощности на трение о воздух.

Вертикальные балансировочные станки можно классифицировать по размеру обрабатываемых деталей, уровню точности, мощности и функциональным возможностям:

Станки для небольших и средних деталей — применяются в производстве компонентов с высокой точностью, но не требующих больших мощностей. Они компактны и удобны для использования в ограниченном пространстве, часто используются для автомобильных деталей.

Станки для крупногабаритных и тяжеловесных деталей — оснащены усиленными конструкциями и мощными приводами, что позволяет обрабатывать элементы, такие как роторы электродвигателей и турбинные диски. Они выдерживают значительные нагрузки и обеспечивают точность балансировки даже в сложных условиях.

Станки с автоматическими системами коррекции — позволяют автоматически корректировать дисбаланс путём удаления или добавления материала, что особенно эффективно в массовом производстве. Примеры таких станков можно встретить в авиакосмической отрасли.

Станки для сложных форм и асимметричных деталей — оснащены специальными креплениями и подвижными элементами для точной балансировки деталей нестандартной геометрии, полезны в производстве вентиляционных систем.

Преимущества вертикальных балансировочных станков

• Высокая точность: Вертикальная ориентация детали минимизирует влияние гравитации, что обеспечивает стабильные и точные измерения.
• Удобство установки: Процесс установки детали упрощается, особенно для тяжёлых и громоздких элементов.
• Скорость работы: Меньшее количество этапов подготовки сокращает время балансировки, что важно в серийном производстве.
• Гибкость: Подходят для балансировки различных типов изделий, от небольших крыльчаток до тяжёлых роторов.

Технические характеристики

• Диапазон масс: Определяет вес деталей, которые станок может обрабатывать, от нескольких граммов до нескольких тонн.
• Максимальный диаметр: Ограничен конструкцией станка, может достигать нескольких метров.
• Допустимый дисбаланс: Определяет точность балансировки, чем меньше допустимый дисбаланс, тем более точной будет балансировка.
• Скорость вращения: Важна для имитации рабочих условий и выявления потенциальных проблем.
• Интеграция: Возможности интеграции с автоматическими системами коррекции и системами контроля качества.

Эти характеристики определяют применимость станка для конкретных задач, обеспечивая высокую точность и эффективность процесса балансировки.
